P0.0??P0.7是P0口的8位双向口线。第一功能为基本输入输出；第二功能是在系统扩展时，分时做为数据总路线和低8位地址总线。

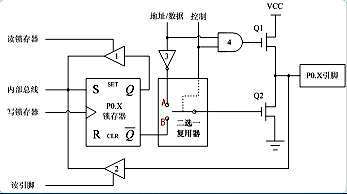

这里重点介绍一下P0口的结构及其工作过程：P0口的1位（例如：P0.0）结构如图
它由一个输出锁存器、两个三态锁存器（1、2）、输出控制电路（一个非门（3）、一个与门（4）、一个多路控制开关（MUX））、输出驱动电路（两只场效应管Q1、Q2）组成。
功能1：做基本I/O口使用
CPU发出的控制信号为低电平，使多路控制开关MUX接通B端，即与输出锁存器的“!Q”连接，同时使与门输出为低电平，场效应管Q1截止。
当P0输出数据时，写信号加在锁存器的R引脚上，内部总线上的数据通过S脚由锁存器的“!Q”端反相输出到Q2的栅极。若内部总线上数据为1，则Q2栅极上为0，此时Q2截止，Q2处于漏极开路的开漏状态，因此为了保证P0.0输出高电平，必须外接上拉电阻，否则P0端口不能正常工作
！若内部总线上数据为0，则Q2栅极为1，此时Q2导通，P0.0输出低电平。
当P0输入数据时，分为读引脚和读锁存器两种方式，分别用到两个输入缓冲器。
读引脚操作，即单片机执行端口输入指令（如MOV A，P0）时的操作。这时由“读引脚”信号将三态缓冲器2打开，引脚上的数据经三态缓冲器2输入到内部总线。
读锁存器操作，即单片机执行“读?修改?写”类指令（如ANL A，P0）时的操作。在执行这类指令时，由“读锁存器”信号使三态锁存器1打开，读入P0口在锁存器中的数据，然后与累加器A中的数据进行逻辑运算，再反结果写回到P0口。这类操作不直接从P0口引脚上读入数据，而是从锁存器Q端读数据，其目的是为了防止出错，确保得到正确结果
功能2：系统扩展时分时做为数据总路线和低8位地址总线
此时控制信号为高电平，多路转换开关MUX接通A端，且与门的输出由“地址/数据”端的状态决定。
