今天上午在做USB的封装的时候，遇到一个奇妙的问题，就是在cad里面设置的原点，把外形导入到PADS封装中的时候，两个居然不对齐，
开始以为是Cad版本的问题，试遍了所有版本，重新复制到新图纸，还是一样的问题，后面问了群里的小刚大师，把dxf发给了他，他也重新复制到其他图纸，设置了下原点发给我一试，居然可以了，原来是原点设置有问题，我用的是ucs设置的原点，这个原点跟默认的原点不一样，所以PADS导入的时候就错位了，并不是我们想要的结果。
通常在CAD画图设计时，坐标原点都默认在左下角，下面就来分享一下在CAD如何把左下角的坐标原点移动到我们画的图形中心点：
1.输入坐标原点移动命令UCS:
2.按回车确认后，再输入M(就是移动的意思):
3.按回车确认后，再指定要移到的位置，即图形的中心点：
一直使用的这样的方法，奈何不行。
怎么把物体移动到原点才和PADS里面的坐标原点对应起来呢？
方法如下:
1.把DYN（动态输入）关掉，选择物体M，选择第一PIN的原点，然后输入0,0。。
2.或者把DYN（动态输入）关掉先在原点画一圆:C 0,0,0回车.即在原点画了个圆.半径大小合适,只是将原点标出来而矣.然后再移动你需要的对象,将参照点移动到该圆心上即可。
注意到没有？关键点就是把DYN（动态输入）关掉。

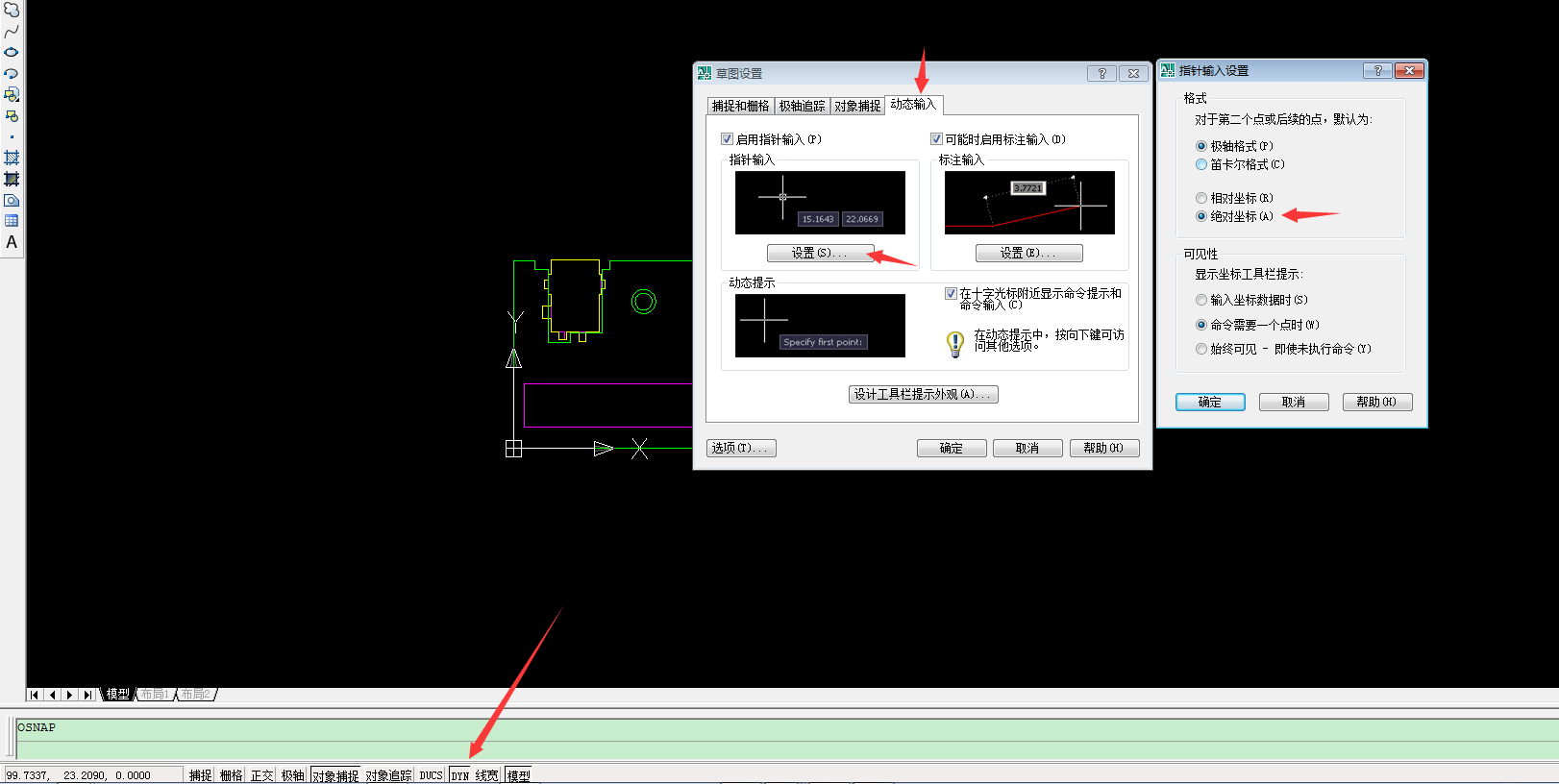

3.如果你没有关闭DYN（动态输入），那么也是可以的，输入OS，打开动态输入，把启用指针输入里的设置改为绝对坐标，然后选择物体M，选择第一PIN的原点，然后输入0,0
明白了吗？
没明白也没关系，下面还有视频供你学习，点击下载CAD把物体移动到原点上。
还学不会？怪我?……
