1.三极管工作原理–简介

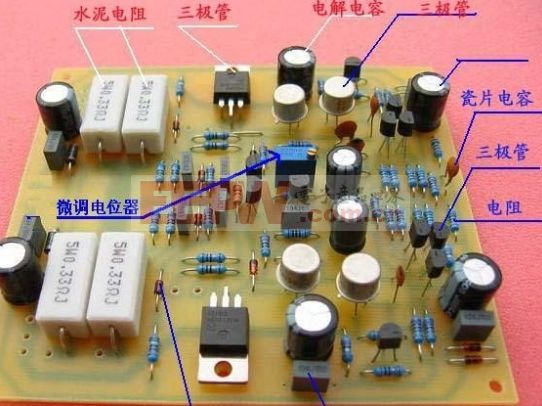

三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种电流控制电流的半导体器件，其作用是把微弱信号放大成幅度值较大的电信号，也用作
无触点开关。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列
方式有PNP和NPN两种。三极管具有电流放大作用，是电子电路的核心元件。
2.三极管工作原理–结构

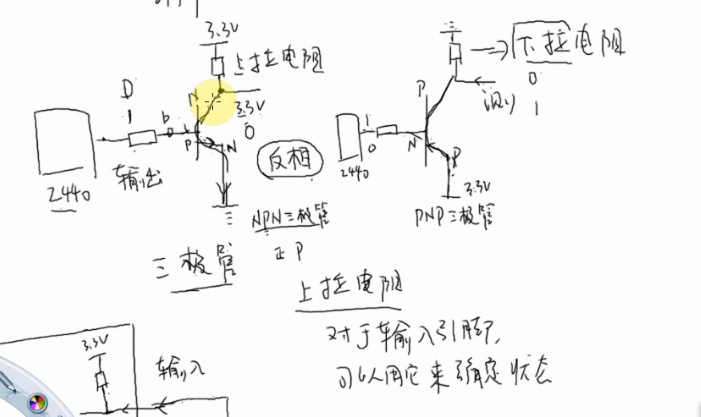

三极管的基本结构是两个反向连结的pn接面，如下图所示，可有pnp和npn
两种组合。三个接出来的端点依序称为射极(emitter, E)、基极(base, B)和集极(collector,
C)，名称来源和它们在三极管操作时的功能有关。图中也显示出
npn与pnp三极管的电路符号，射极特别被标出，箭号所指的极为n型半导体，和二极体的符号一致。在没接外加偏压时，两个pn接面都会形成耗尽区，将中
性的p型区和n型区隔开。
3.三极管工作原理

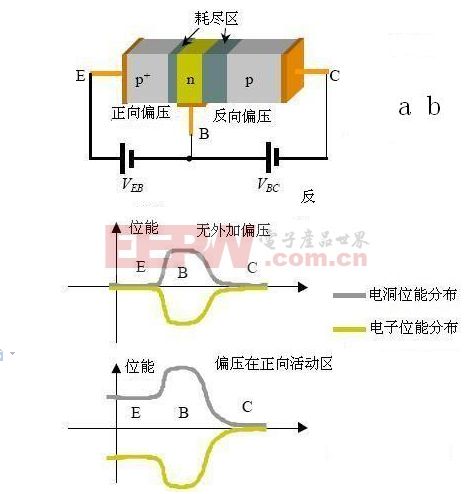

下图(a)为一pnp三极管在此偏压区的示意图。
EB接面的空乏区由于在正向偏压会变窄，载体看到的位障变小，射极的电洞会注入到基极，基极的电子也会注入到射极;而BC接面的耗尽区则会变宽，载体看到
的位障变大，故本身是不导通的。下图(b)画的是没外加偏压，和偏压在正向活性区两种情形下，电洞和电子的电位能的分布图。
三极管和两
个反向相接的pn二极管有什么差别呢?其间最大的不同部分就在于三极管的两个接面相当接近。以上述之偏压在正向活性区之pnp三极管为例，射极的电洞注入
基极的n型中性区，马上被多数载体电子包围遮蔽，然后朝集电极方向扩散，同时也被电子复合。当没有被复合的电洞到达BC接面的耗尽区时，会被此区内的电场
加速扫入集电极，电洞在集电极中为多数载体，很快藉由漂移电流到达连结外部的欧姆接点，形成集电极电流IC。
