Arduino 入门到精通 74HC595实验

74HC595 简单说来就是具有8 位移位寄存器和一个存储器，以及三态输出功能。这里我们用它来控制8 个LED 小灯。我们为什么要用74HC595 来控制小灯呢？一定会有很多朋友会问这个问题，我想问的是我们要是单纯的用Arduino 控制8 个小灯的话要占用多少个I/O 呢？答案是8 个，但是我们的Arduino 168 有几个I/O 口呢？加上模拟接口也就20 个吧，这8 个小灯占用了太多的资源了，我们用74HC595 的目的就是减少I/O 口的使用数量。用74HC595 以后我们可以用3 个数字I/O 口控制8 个LED 小灯岂不美哉。下面是我们要准备的元器件。

74HC595 直插芯片*1

红色M5 直插LED*4

绿色M5 直插LED*4

220Ω直插电阻*8

面包板*1

面包板跳线*1 扎

准备好元件我们就按下面的原理图连接电路。

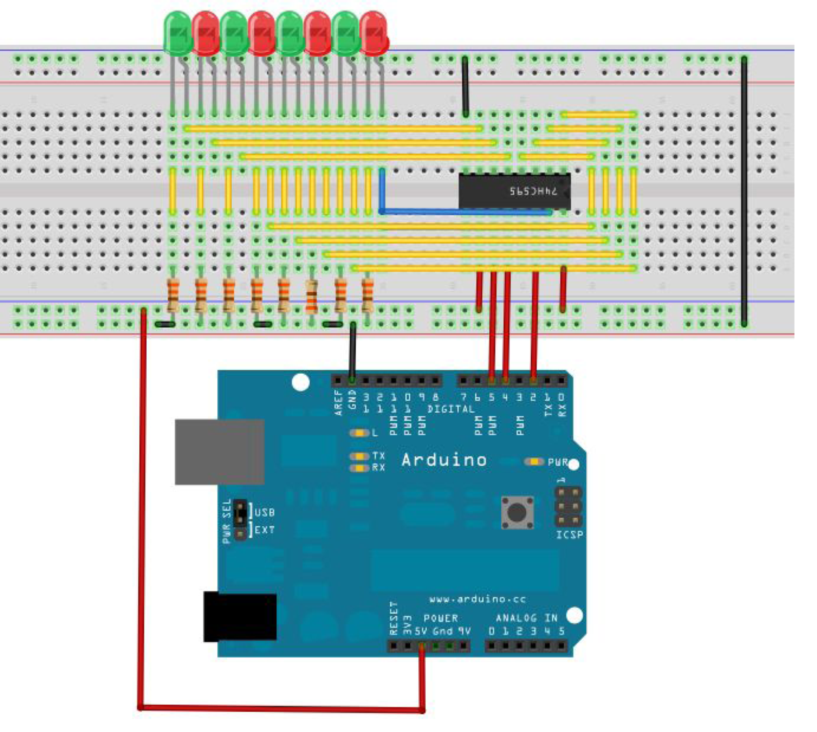

此电路图看似复杂，我们仔细分析以后再结合参考实物就会发现很简单。

下面是参考源程序：

int latchPin = 5;
int clockPin = 4;
int dataPin = 2; //这里定义了那三个脚
void setup ()
{
  pinMode(latchPin,OUTPUT);
  pinMode(clockPin,OUTPUT);
  pinMode(dataPin,OUTPUT); //让三个脚都是输出状态
}
void loop()
{
 for(int a=0; a<256; a++)
    //这个循环的意思是让a这个变量+1一直加到到256，每次循环都进行下面的活动
  {
    digitalWrite(latchPin,LOW); //将ST_CP口上面加低电平让芯片准备好接收数据
    shiftOut(dataPin,clockPin,MSBFIRST,a);
    //这个就是用MSBFIRST参数让0-7个针脚以高电平输出（LSBFIRST 低电平）是dataPin的参数，
     //clockPin的参数是变量a，前面我们说了这个变量会一次从1+1+到256，是个十进制数，
    // 输入到芯片后会产生8个二进制数，达到开关的作用
    digitalWrite(latchPin,HIGH); //将ST_CP这个针脚恢复到高电平
    delay(1000); //暂停1秒钟让你看到效果
  }

}

下载完程序大家就可以看到8 个小灯闪烁的美妙场景了。
