继续把Arduino开发板的实验做完,接下来是数码管显示。

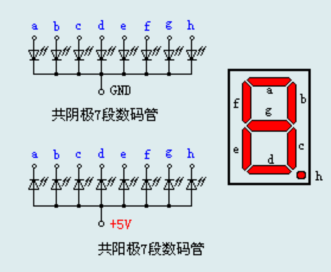

数码管是一种半导体发光器件,其基本单元是发光二极管。数码管按段数分为七段数码管和八段数码管,八段数码管比七段数码管多一个发光二极管单元(多一个小数点显示),本实验所使用的是八段数码管。按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。共阳数码管在应用时应将公共极COM 接到+5V,当某一字段发光二极管的阴极为低电平时,相应字段就点亮。当某一字段的阴极为高电平时,相应字段就不亮。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。共阴数码管在应用时应将公共极COM 接到地线GND 上,当某一字段发光二极管的阳极为高电平时,相应字段就点亮。当某一字段的阳极为低电平时,相应字段就不亮。
数码管的每一段是由发光二极管组成,所以在使用时跟发光二极管一样,也要连接限流电阻,否则电流过大会烧毁发光二极管的。本实验用的是共阴极的数码管,共阴数码管在应用时应将公共极接到GND,当某一字段发光二极管的阳极为低电平时,相应字段就点熄灭。当某一字段的阳极为高电平时,相应字段就点亮。介绍完原理,
我们开始准备实验用元器件。
八段数码管*1
220Ω直插电阻*8
面包板*1 面包板跳线*1 扎

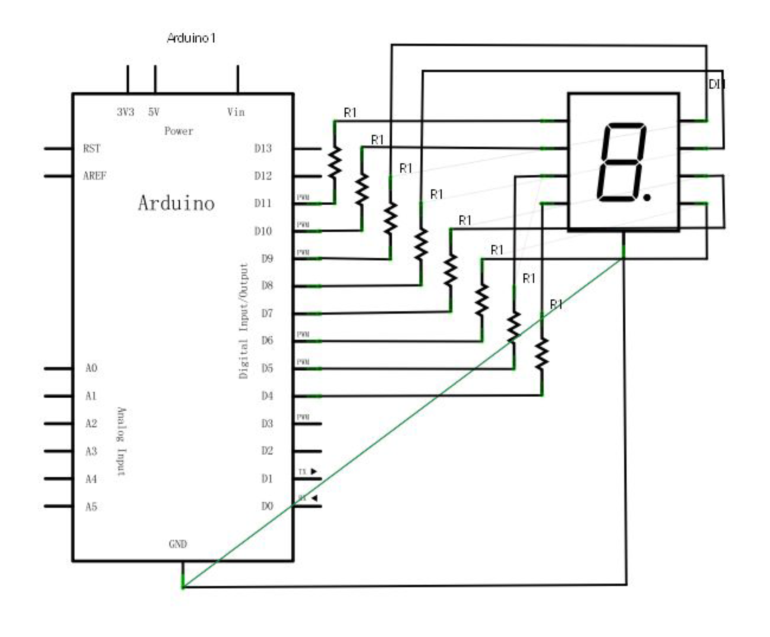

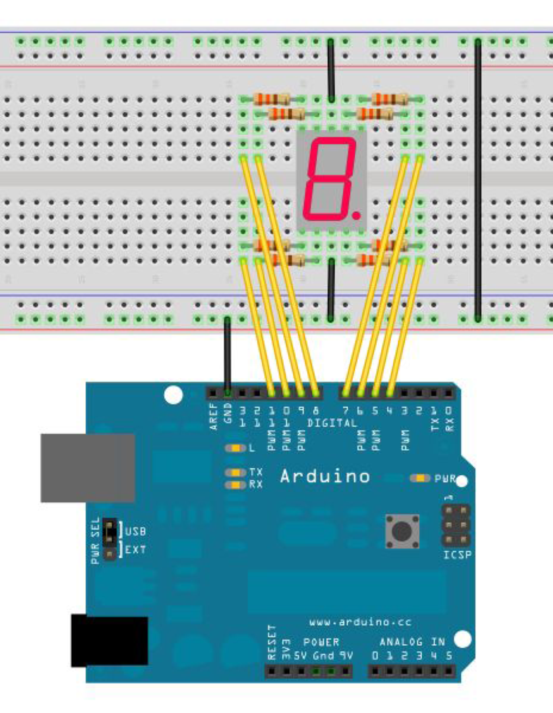

我们参考实物连接图按原理图连接好电路。
数码管共有七段显示数字的段,还有一个显示小数点的段。当让数码管显示数字时,只要将相应的段点亮即可。例如:让数码管显示数字1,则将b、c 段点亮即可。将每个数字写成一个子程序。在主程序中每隔2s 显示一个数字,让数码管循环显示1~8 数字。每一个数字显示的时间由延时时间来决定,时间设置的大些,显示的时间就长些,时间设置的小些,显示的时间就短。
参考程序源代码:
int a=7;//定义数字接口7 连接a 段数码管 int b=6;// 定义数字接口6 连接b 段数码管 int c=5;// 定义数字接口5 连接c 段数码管 int d=11;// 定义数字接口11 连接d 段数码管 int e=10;// 定义数字接口10 连接e 段数码管 int f=8;// 定义数字接口8 连接f 段数码管 int g=9;// 定义数字接口9 连接g 段数码管 int dp=4;// 定义数字接口4 连接dp 段数码管 void digital_1(void) //显示数字1 { unsigned char j; digitalWrite(c,HIGH);//给数字接口5 引脚高电平,点亮c 段 digitalWrite(b,HIGH);//点亮b 段 for(j=7;j<=11;j++)//熄灭其余段 digitalWrite(j,LOW); digitalWrite(dp,LOW);//熄灭小数点DP 段 } void digital_2(void) //显示数字2 { unsigned char j; digitalWrite(b,HIGH); digitalWrite(a,HIGH); for(j=9;j<=11;j++) digitalWrite(j,HIGH); digitalWrite(dp,LOW); digitalWrite(c,LOW); digitalWrite(f,LOW); } void digital_3(void) //显示数字3 { unsigned char j; digitalWrite(g,HIGH); digitalWrite(d,HIGH); for(j=5;j<=7;j++) digitalWrite(j,HIGH); digitalWrite(dp,LOW); digitalWrite(f,LOW); digitalWrite(e,LOW); } void digital_4(void) //显示数字4 { digitalWrite(c,HIGH); digitalWrite(b,HIGH); digitalWrite(f,HIGH); digitalWrite(g,HIGH); digitalWrite(dp,LOW); digitalWrite(a,LOW); digitalWrite(e,LOW); digitalWrite(d,LOW); } void digital_5(void) //显示数字5 { unsigned char j; for(j=7;j<=9;j++) digitalWrite(j,HIGH); digitalWrite(c,HIGH); digitalWrite(d,HIGH); digitalWrite(dp,LOW); digitalWrite(b,LOW); digitalWrite(e,LOW); } void digital_6(void) //显示数字6 { unsigned char j; for(j=7;j<=11;j++) digitalWrite(j,HIGH); digitalWrite(c,HIGH); digitalWrite(dp,LOW); digitalWrite(b,LOW); } void digital_7(void) //显示数字7 { unsigned char j; for(j=5;j<=7;j++) digitalWrite(j,HIGH); digitalWrite(dp,LOW); for(j=8;j<=11;j++) digitalWrite(j,LOW); } void digital_8(void) //显示数字8 { unsigned char j; for(j=5;j<=11;j++) digitalWrite(j,HIGH); digitalWrite(dp,LOW); } void setup() { int i;//定义变量 for(i=4;i<=11;i++) pinMode(i,OUTPUT);//设置4~11 引脚为输出模式 } void loop() { while(1) { digital_1();//显示数字1 delay(2000);//延时2s digital_2();//显示数字2 delay(1000); //延时1s digital_3();//显示数字3 delay(1000); //延时1s digital_4();//显示数字4 delay(1000); //延时1s digital_5();//显示数字5 delay(1000); //延时1s digital_6();//显示数字6 delay(1000); //延时1s digital_7();//显示数字7 delay(1000); //延时1s digital_8();//显示数字8 delay(1000); //延时1s } }
在setup()前面定义了一系列的数字显示子程序,这些子程序的定义可以方便在
loop()中使用,使用时只需将子程序的名写上即可。
显示1-9-0-.
如下:
int a=7;//定义数字接口7 连接a 段数码管 int b=6;// 定义数字接口6 连接b 段数码管 int c=5;// 定义数字接口5 连接c 段数码管 int d=11;// 定义数字接口11 连接d 段数码管 int e=10;// 定义数字接口10 连接e 段数码管 int f=8;// 定义数字接口8 连接f 段数码管 int g=9;// 定义数字接口9 连接g 段数码管 int dp=4;// 定义数字接口4 连接dp 段数码管 void digital_1(void) //显示数字1 { unsigned char j; digitalWrite(c,HIGH);//给数字接口5 引脚高电平,点亮c 段 digitalWrite(b,HIGH);//点亮b 段 for(j=7;j<=11;j++)//熄灭其余段 digitalWrite(j,LOW); digitalWrite(dp,LOW);//熄灭小数点DP 段 } void digital_2(void) //显示数字2 { unsigned char j; digitalWrite(b,HIGH); digitalWrite(a,HIGH); for(j=9;j<=11;j++) digitalWrite(j,HIGH); digitalWrite(dp,LOW); digitalWrite(c,LOW); digitalWrite(f,LOW); } void digital_3(void) //显示数字3 { unsigned char j; digitalWrite(g,HIGH); digitalWrite(d,HIGH); for(j=5;j<=7;j++) digitalWrite(j,HIGH); digitalWrite(dp,LOW); digitalWrite(f,LOW); digitalWrite(e,LOW); } void digital_4(void) //显示数字4 { digitalWrite(c,HIGH); digitalWrite(b,HIGH); digitalWrite(f,HIGH); digitalWrite(g,HIGH); digitalWrite(dp,LOW); digitalWrite(a,LOW); digitalWrite(e,LOW); digitalWrite(d,LOW); } void digital_5(void) //显示数字5 { unsigned char j; for(j=7;j<=9;j++) digitalWrite(j,HIGH); digitalWrite(c,HIGH); digitalWrite(d,HIGH); digitalWrite(dp,LOW); digitalWrite(b,LOW); digitalWrite(e,LOW); } void digital_6(void) //显示数字6 { unsigned char j; for(j=7;j<=11;j++) digitalWrite(j,HIGH); digitalWrite(c,HIGH); digitalWrite(dp,LOW); digitalWrite(b,LOW); } void digital_7(void) //显示数字7 { unsigned char j; for(j=5;j<=7;j++) digitalWrite(j,HIGH); digitalWrite(dp,LOW); for(j=8;j<=11;j++) digitalWrite(j,LOW); } void digital_8(void) //显示数字8 { unsigned char j; for(j=5;j<=11;j++) digitalWrite(j,HIGH); digitalWrite(dp,LOW); } void digital_9(void) //显示数字9 { unsigned char j; for(j=5;j<=11;j++) digitalWrite(j,HIGH); digitalWrite(e,LOW); digitalWrite(dp,LOW); } void digital_0(void) //显示数字0 { unsigned char j; for(j=5;j<=11;j++) digitalWrite(j,HIGH); digitalWrite(g,LOW); digitalWrite(dp,LOW); } void digital_00(void) //显示数字. { unsigned char j; for(j=5;j<=11;j++) digitalWrite(j,LOW); digitalWrite(dp,HIGH); } void setup() { int i;//定义变量 for(i=4;i<=11;i++) pinMode(i,OUTPUT);//设置4~11 引脚为输出模式 } void loop() { while(1) { digital_1();//显示数字1 delay(2000);//延时2s digital_2();//显示数字2 delay(1000); //延时1s digital_3();//显示数字3 delay(1000); //延时1s digital_4();//显示数字4 delay(1000); //延时1s digital_5();//显示数字5 delay(1000); //延时1s digital_6();//显示数字6 delay(1000); //延时1s digital_7();//显示数字7 delay(1000); //延时1s digital_8();//显示数字8 delay(1000); //延时1s digital_9();//显示数字9 delay(1000); //延时1s digital_0();//显示数字0 delay(1000); //延时1s digital_00();//显示数字. delay(1000); //延时1s } }
