Arduino 入门到精通 广告灯效果实验

点滴 admin 9年前 (2015-08-06) 3541次浏览 已收录 扫描二维码

1)实验器件

    Led灯:6个

    220Ω的电阻:6个

    多彩面包板实验跳线:若干

2)实验连线

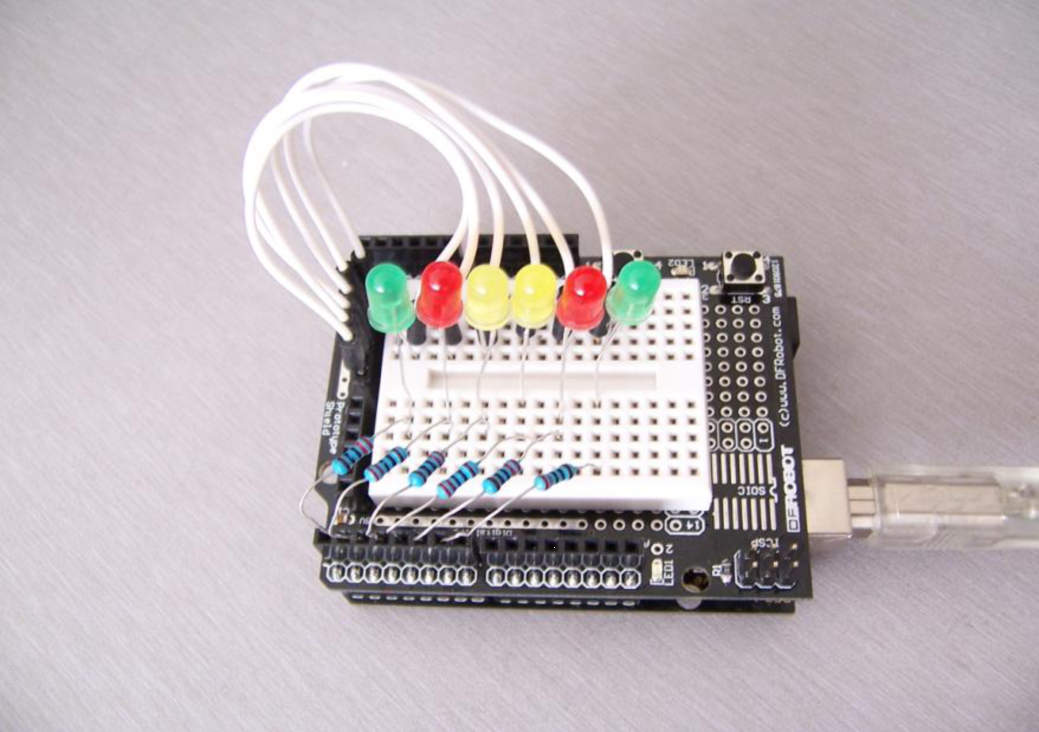

按照二级管的接线方法,将六个LED灯依次接到数字1~6引脚上。如图:

广告灯实验的接线

Arduino 入门到精通 广告灯效果实验


3)实验原理

在生活中我们经常会看到一些由各种颜色的led灯组成的广告牌,广告牌上各个位置上?led灯不断的变话,形成各种效果。本节实验就是利用led灯编程模拟广告灯效果。

程式参考:

int BASE = 2 ;  //第一? LED 接的 I/O ?
int NUM = 6;   //LED 的??

void setup()
{
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     pinMode(i, OUTPUT);   //?定?字I/O???出
   }
}

void loop()
{
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     digitalWrite(i, LOW);    //?定?字I/O??出?"低",即逐???
     delay(200);        //延?
   }
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     digitalWrite(i, HIGH);    //?定?字I/O??出?"低",即逐???
     delay(200);        //延?
   }
}
