前段时间小编买了小米LED灯，在使用过程中发现了小米LED随身灯的一些不足，就是连接电脑等USB设备时，无法实现开关功能，还有随身灯自身不能够进
行亮度的调节。小编在帖子里面答应了米粉们后续会带来相关的DIY设计，今天就让小编给大家展示一下新DIY出来的随身灯控制盒吧。

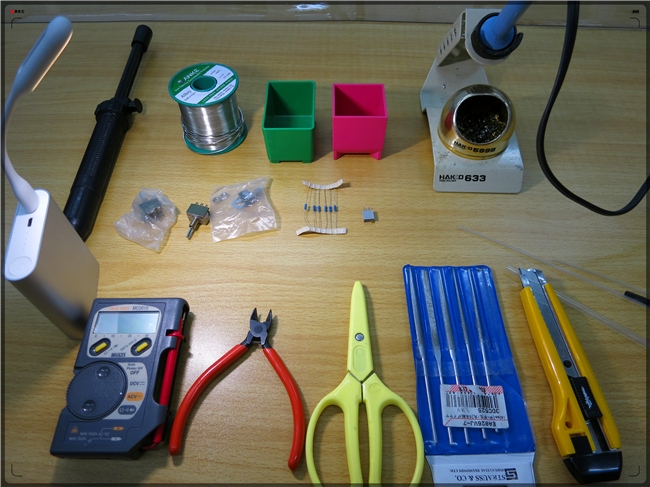

首先看下我们这次DIY需要的主要工具和元器件：电烙铁、剪刀、壁纸刀、偏口钳、剥线钳、热缩管、万用表、开关、电阻、滑动变阻器、塑料盒、废弃电脑主板等。这次主要是增加一个开关功能，还有就是使用滑动变阻器调节LED随身灯的亮度。

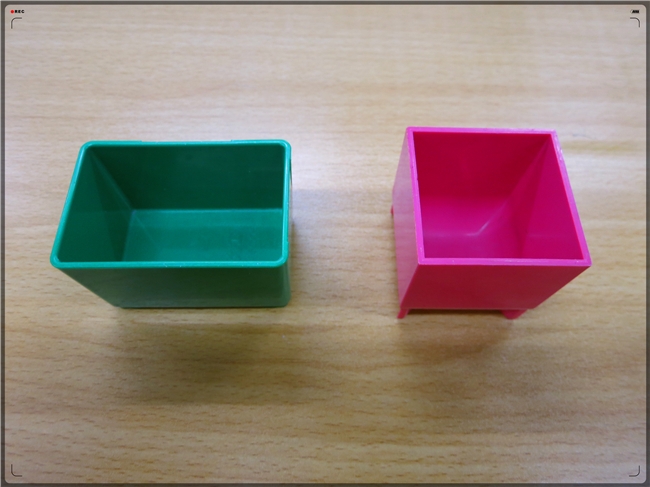

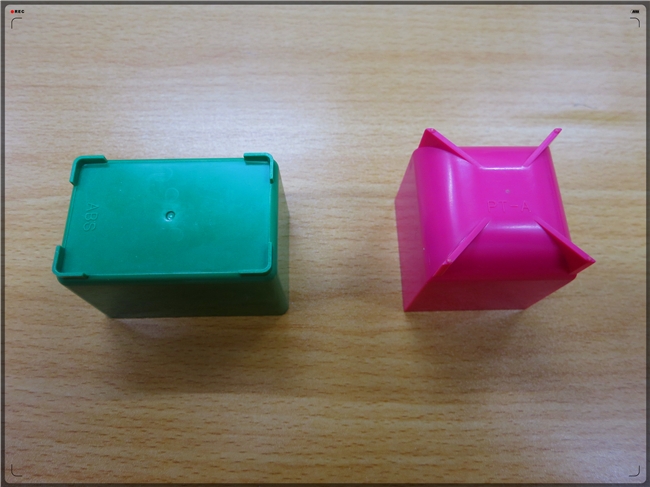

小编从办公室发现两个放元器件的塑料盒，想了一下正好可以做这次DIY的控制盒，小米LED随身灯在外接笔记本电脑使用的时候，直接插在USB口上，灯光的覆盖范围稍微有些小，通过我们这个控制盒做灯架，还能增加光照区域。

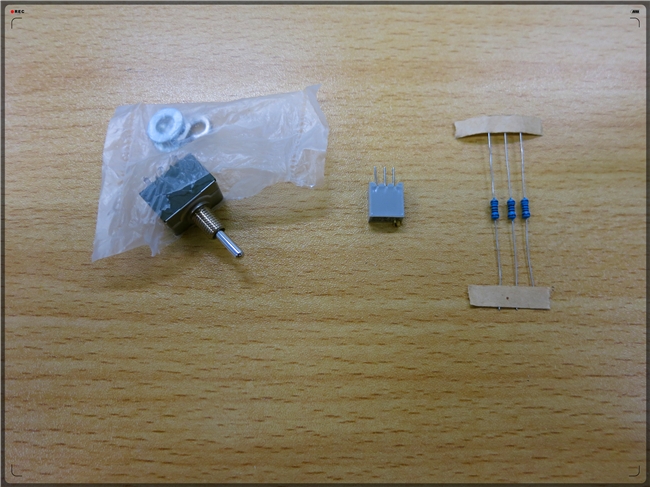

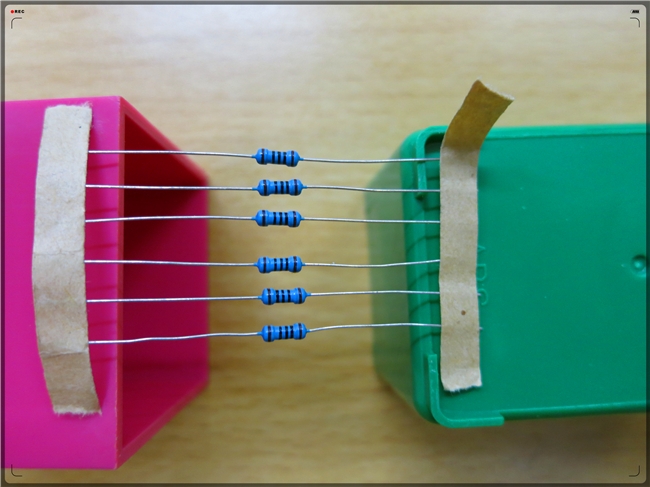

这就是我们这次使用的主要电气元器件，一个开关，一个100Ω的滑动变阻器，还有100的固定阻值电阻，关于电阻阻值的选择，小编后面会说。
学过电气的通过电阻的读色环就知道阻值的大小了，5环电阻，前面4环颜色棕黑黑黑，前三环分别代表数字1、0、0，第四环是数量级10的0次方，第五环是电阻的精度，最后阻值100Ω。

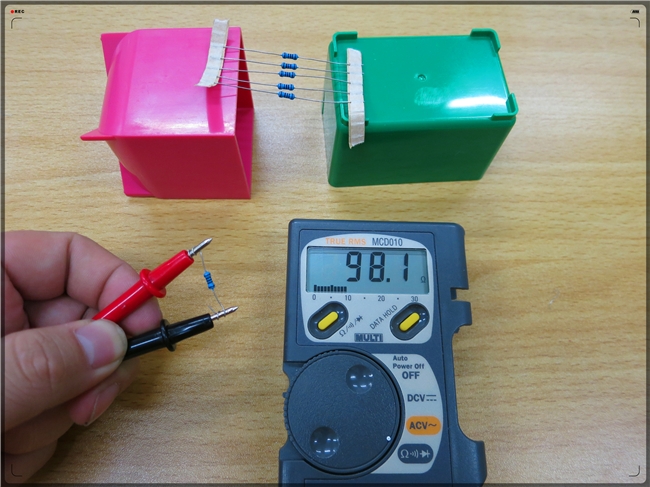

再用万用表测量一下吧，阻值98Ω，大家肯定会有疑问了，刚刚不是100Ω吗？小编要说的是电阻本身是有误差的，再加上万用表直接测量阻值这种方法本身就
是不准确的，正规的方法应该是根据欧姆定律的伏安特性曲线，采用四线制测量，这种自身供电测量，电表本身就会有一定的分压。

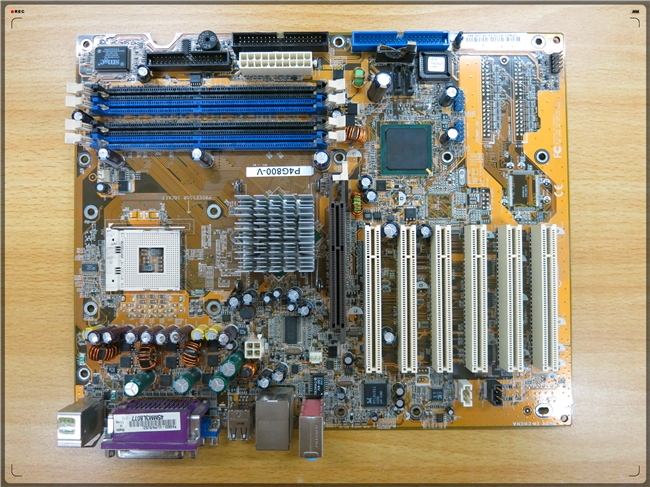

这个是电脑的主板，很老很老的主板了，车间检查机使用的，小编找到他的地方是在垃圾箱里面；我们只需要上面的一个小小部件就可以了。

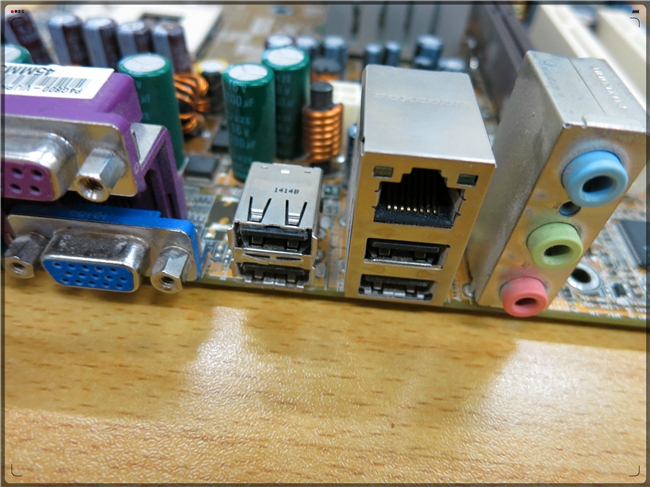

就是这个USB接口，这样我们就能将小米LED随身灯连接到上面了。不一定非要电脑主板上的USB接口啊，数据线延长线、OTG数据线的都可以，只要是你不打算使用的就行。

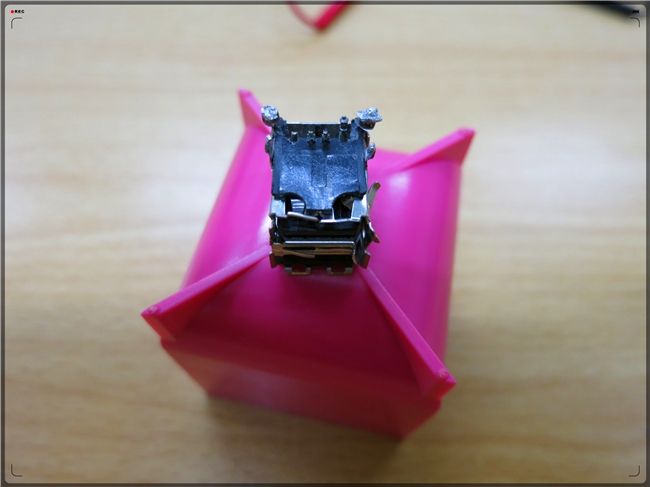

悲剧的事情发生了，因为电脑主板使用的焊锡温度熔点较高，小编的烙铁烫化效果不佳，费了半天劲才用偏口钳把它剪下来，可一不小心就成这个样子了。

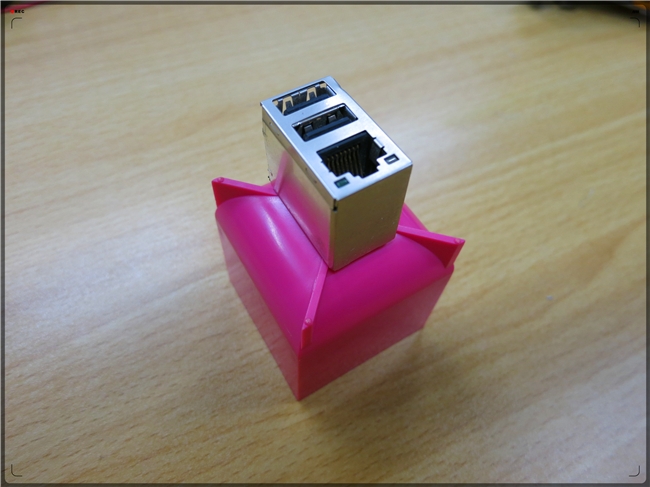

无奈之下，只能把网线接口那部分拆了下来，也带有两个USB的接口。可尺寸又太大了，不能装在控制盒子上面。想使用绿色的那个大盒子，把小米随身灯摆在上面试了试，很不协调，也很难看。

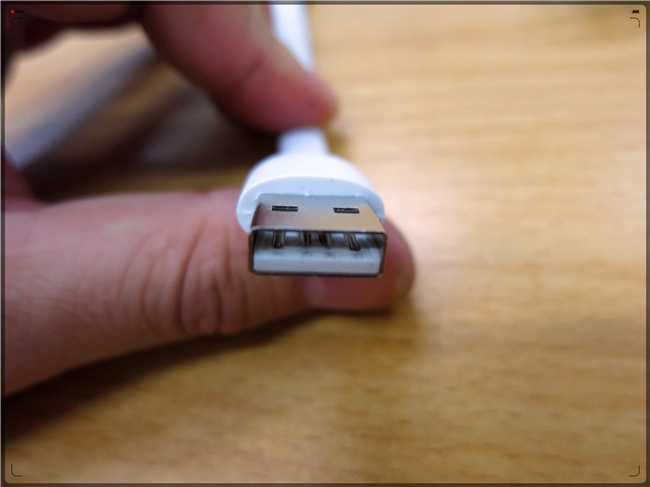

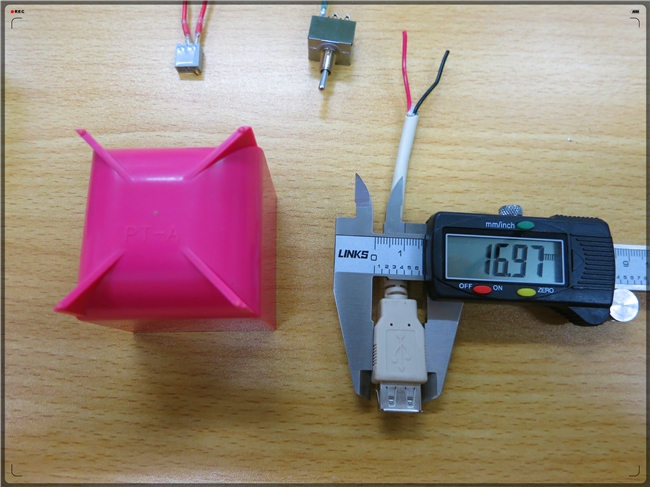

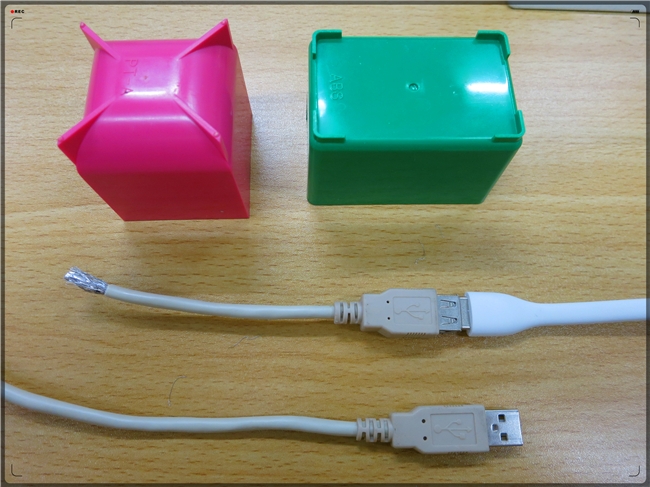

最后没有办法的时候，小编想到手里还有一根已经N久没有使用的USB延长线，就是图上的这根，大家看到的是剪断的状态了。

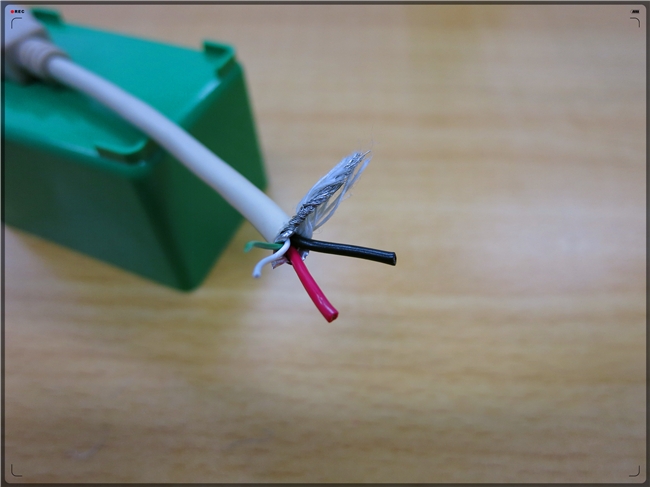

给大家看一下这个延长线的细节图，还是很不错的，里面带有屏蔽线，我们需要使用的只有红色和黑色的两根电源线。
制作：
根据公式P=U2/R，我们可以算出随身灯的电阻阻值R=20.8Ω左右，一般亮度调节电路串接的电阻阻值为负载电阻阻值的0-3倍，所以我们需要外接一
个50Ω的滑动变阻器。小编手里因为只有100Ω的滑变，这就要使用我们上面提到的固定阻值100Ω的电阻并联到一起，最后的阻值就变为50Ω了。
不过小编觉得50Ω对咱们的LED灯来说有些大，使用过程中亮度的调整灵敏度会有些低，所以将两个100Ω的电阻并联，这样相当于一个50Ω的电阻在并联一个100Ω的滑变，串联到电路里面最大阻值也就33.3Ω。

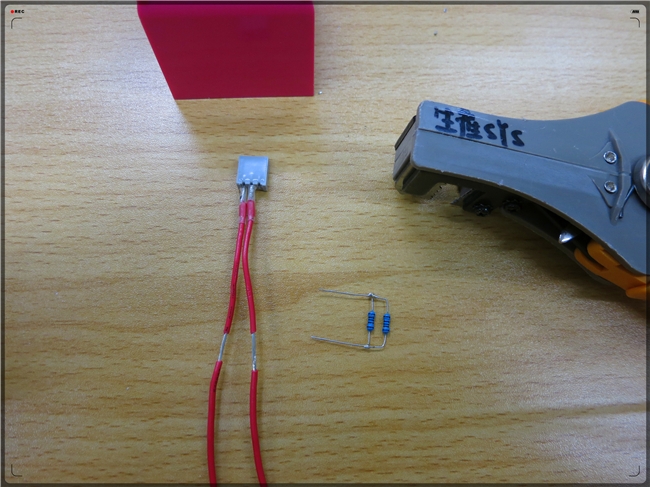

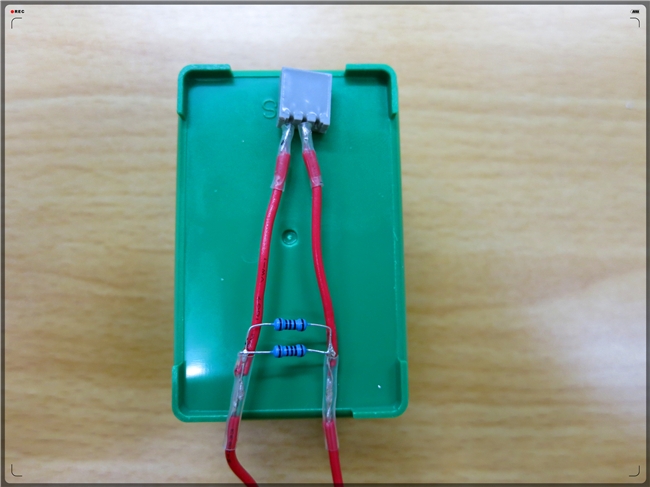

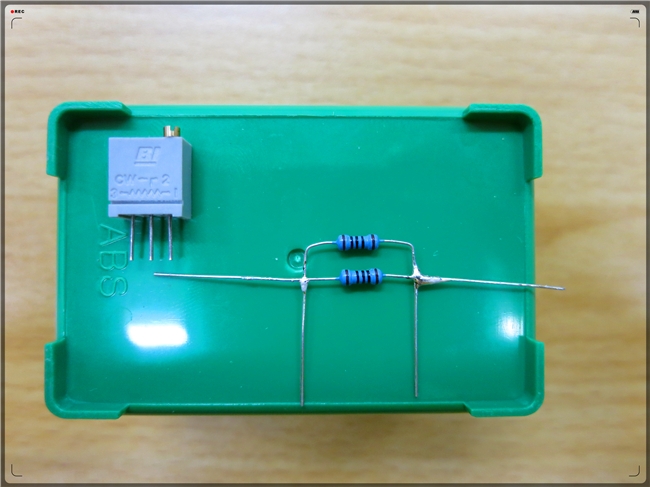

两个电阻并联焊接完成后，我们开始给滑动变阻器接线。
现在将两部分的电阻并联到一起，采用中间剥线的方法焊接，小编这里提醒大家一定要有套热缩管的习惯啊。

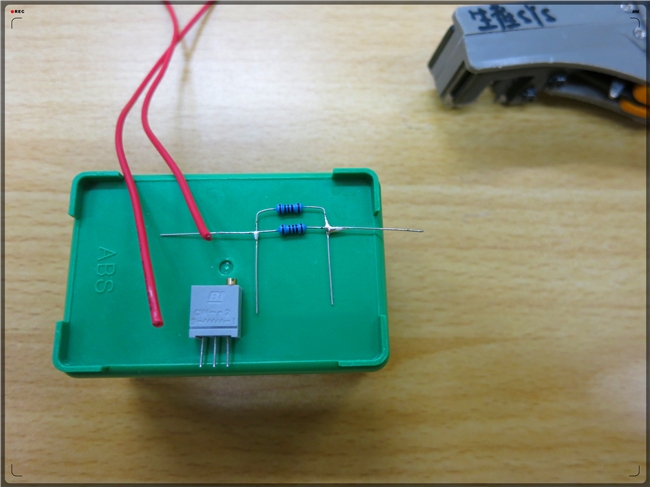

焊接完成后的展示，还是不错的吧；还有一点需要注意的就是导线的预留长度，事前要考虑控制盒部分的安装位置。

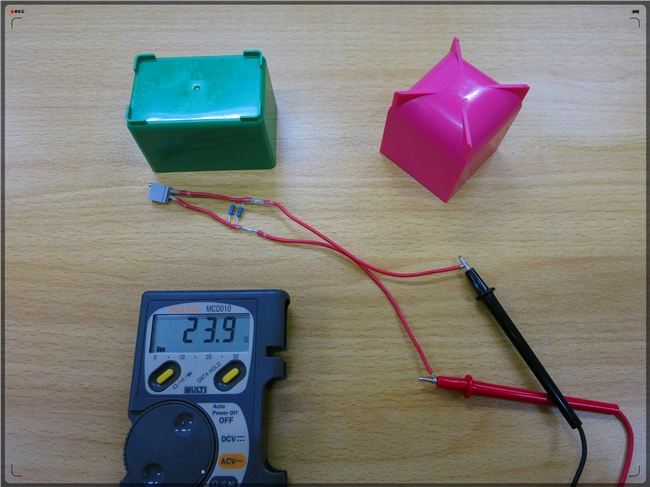

在测量一下并联后的电阻为24Ω左右，和LED随身灯的接近，滑动一下变阻器最大可以调整到30多Ω，和预想的效果是一样的。

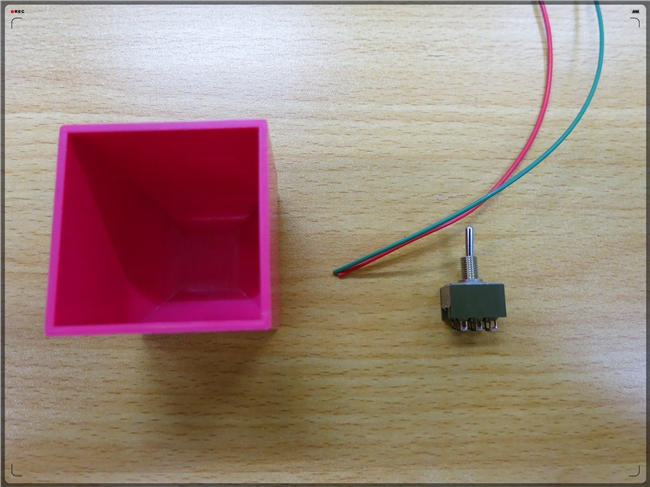

下面该开关部分的接线了，因为这次控制盒部分里面空间太小，如果先固定安装，会对后面的配线造成麻烦，所以我们这次先把配线部分完成，最后再进行组装。

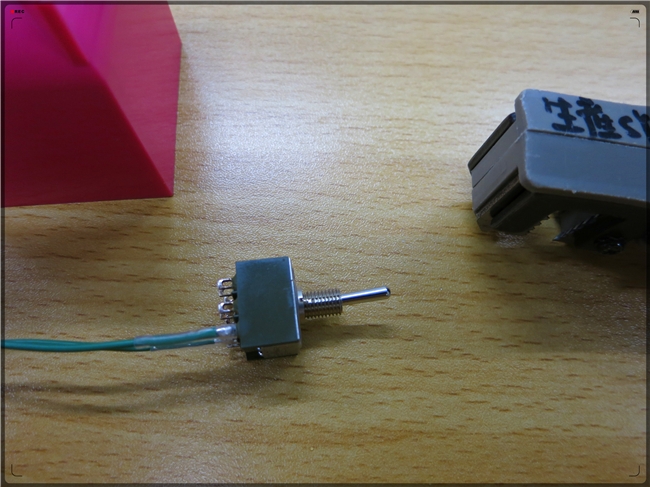

开关部分接好了，把导线部分预留一定长度，安装的时候在进行裁剪。

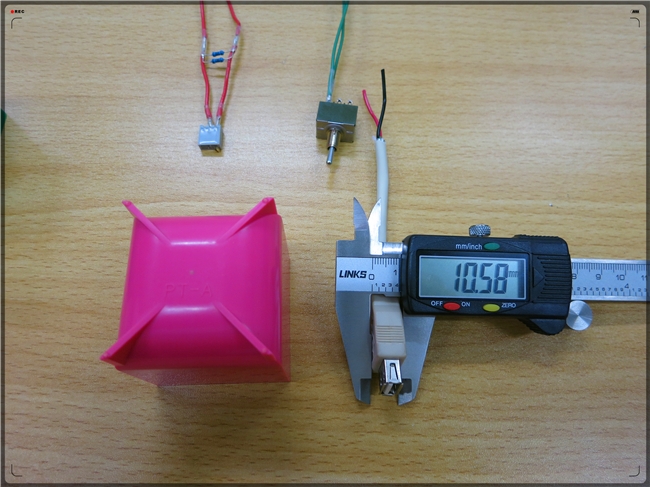

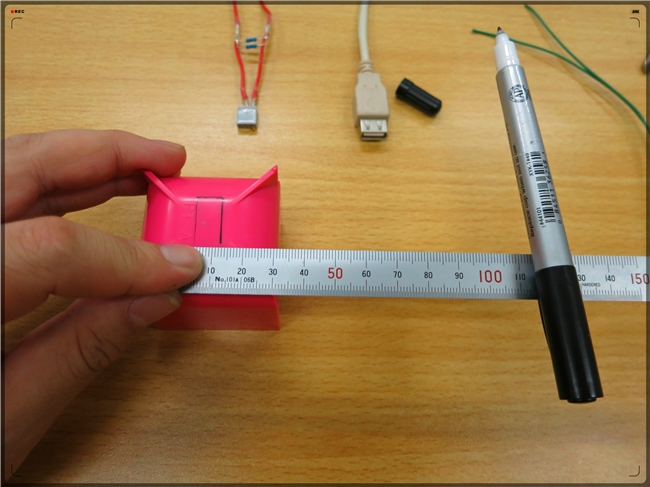

测量每个需要安装器件的尺寸，准备往控制盒子上面打孔。
用刻度尺按照尺寸进行画线，先把大概的轮廓勾画出来，方便安装孔的制作。
小编这次没有使用电钻打孔，而是偷懒的使用电烙铁烫化。
由于这个塑料盒子的材质比较硬，烫的过程也很艰难，而且烫完之后的边缘很不好处理。

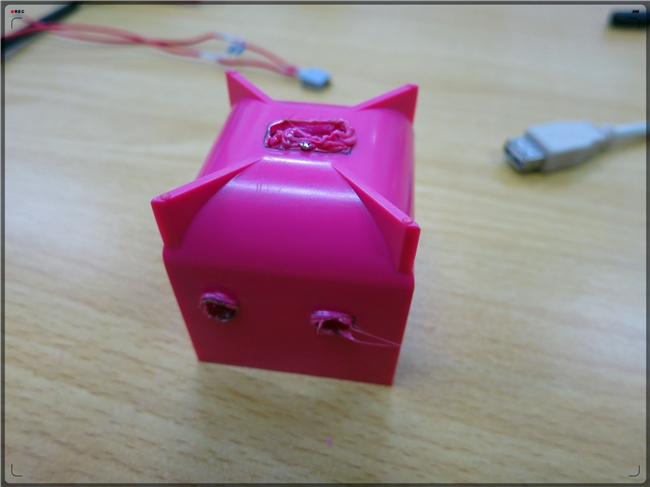

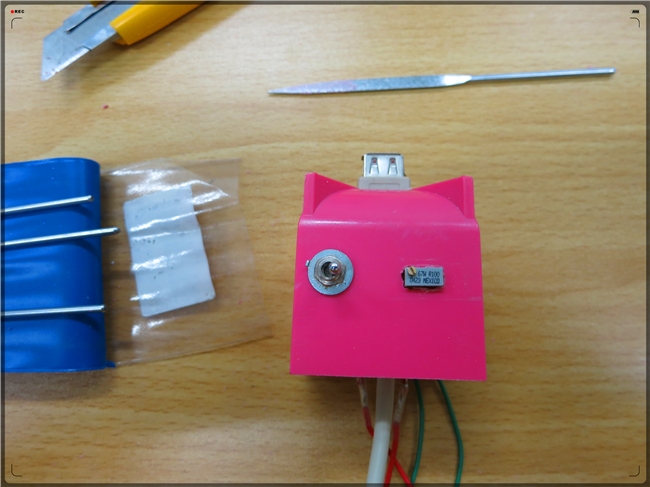

使用壁纸刀和手锉进行打磨加工，平整之后将三个部分的元器件安装上去，这部分小编做的不是很好，孔边缘太过粗糙了，如果换成用电钻肯定不是这样的效果。
由于USB接口部分和小米LED随身灯连接，需要经常的插拔，我们在使用502胶水进行粘合，加强稳定性。

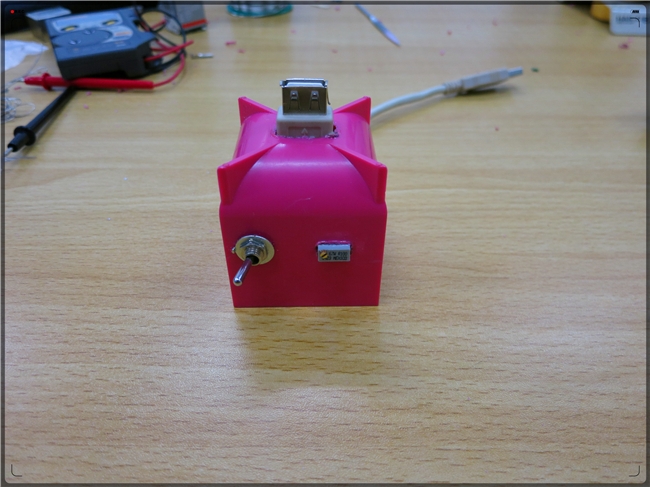

安装部分基本上完成了，看上去还勉强可以，最后就剩下连线部分了。

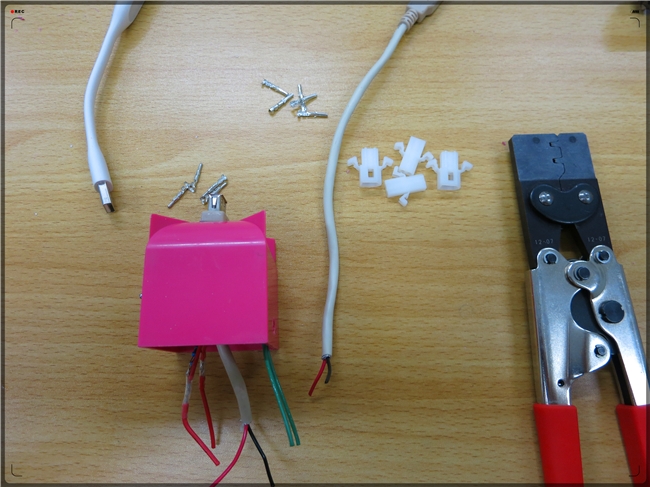

小编这次将所有需要接线的部分作成house可插拔的方式，方便以后再调整或者改进；用压线钳把端子接在导线一端。
做成后的展示，这里和大家说明一下就是靠近电源端要使用圆孔的PIN（我们俗称的母），而非电源端使用圆头的PIN（公），因为母那端是有隔断的，能够有效地防止短路。
这是小米随身灯USB接口的特写，四根线：两端是电源正负极，中间两根是信号线。我们将开关控制部分串接在电源负极上，将滑动变阻器串接到电源的正极上。

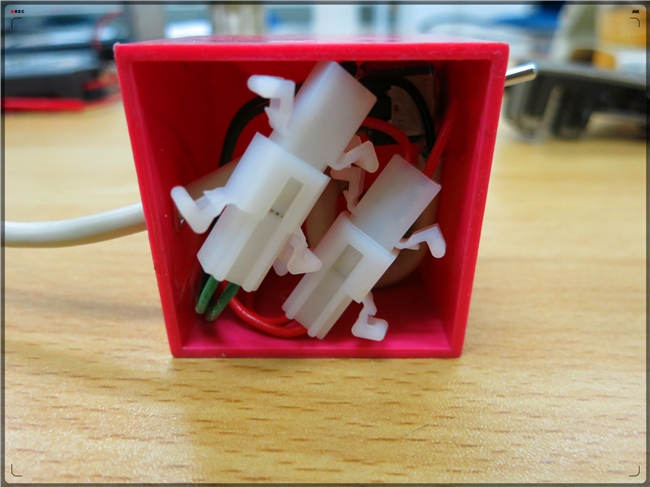

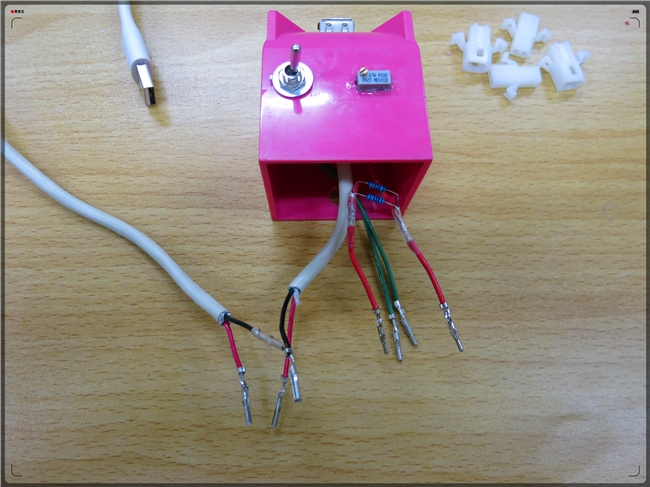

确定好线序之后，进行连接就可以了，盒子的空间正好能容纳下这两个接头。
现在算是完工了，怎么样，整个制作过程还是相当简单的吧，小编一边制作一边拍照，总共用了不到一个小时的时间，现在迫不及待的想通电测试哈。
使用：

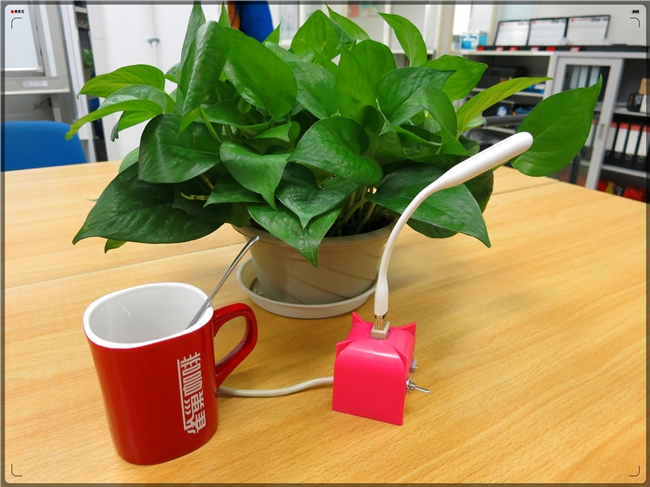

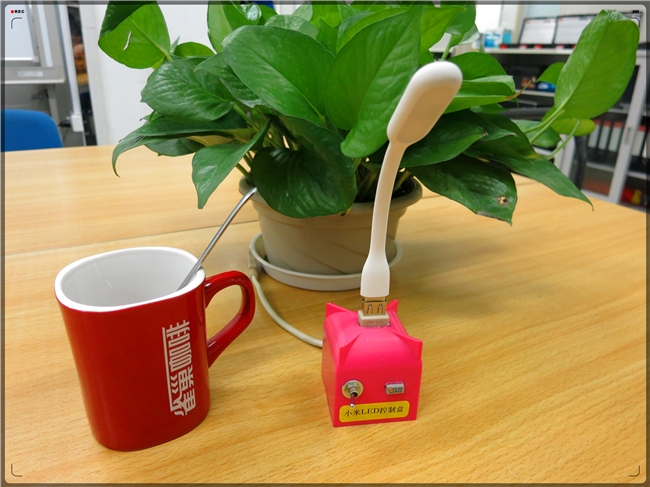

为了让小盒子更加的漂亮美观，打印一个小标签贴上去，“小米LED控制盒”，看上去不是不有点高大上的意思。
再来一张侧面展示的，尾部是连接USB设备的延长线，这部分线的长短可以根据自己需要进行延长或者缩短。

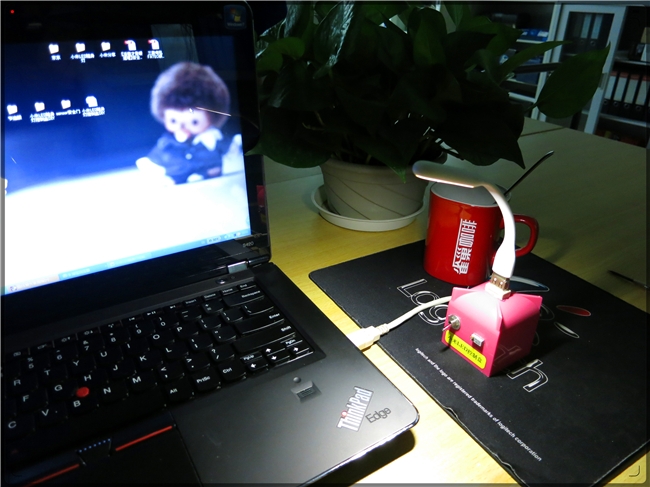

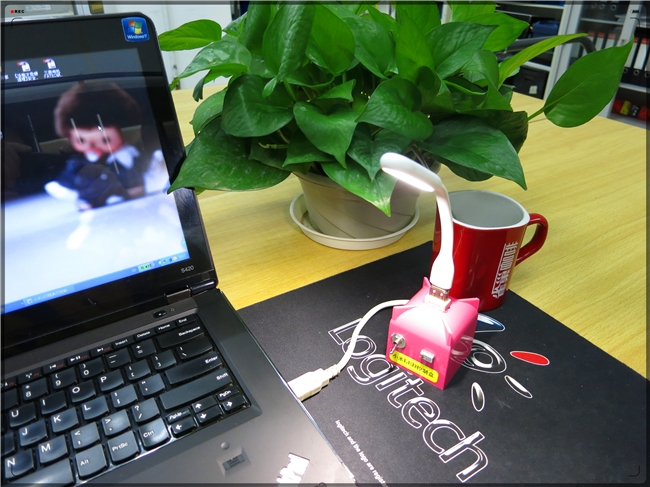

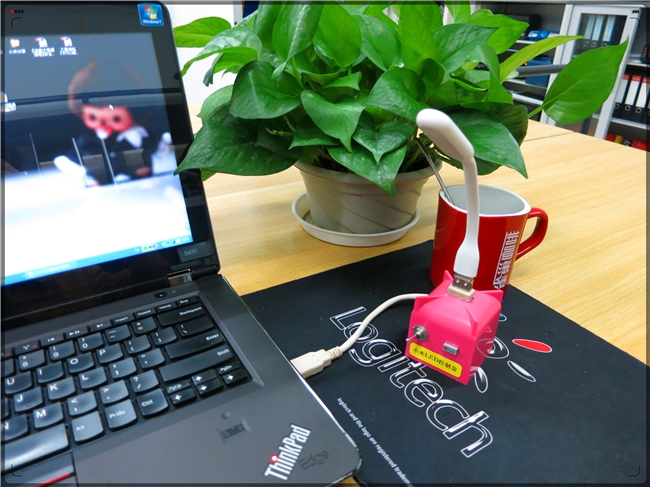

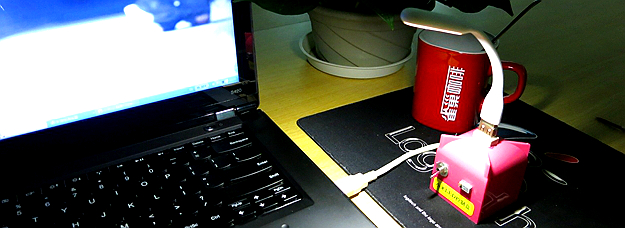

连接到电脑端，打开开关，小米LED随身灯又发出了耀眼的光芒啊。
向左边拨动开关，LED随身灯随之断电，再也不用像之前那样来回的插拔随身灯进行断电了，有效的减少了对USB接口的磨损。
面我们再看下亮度调节功能，图片是小编将滑动变阻器阻值增大，小米随身灯变暗的状态。
将滑动变阻器的阻值减小，小米随身灯又随之变亮，两张图对比还是比较明显的。这次小编找到的滑动变阻器不是很好，用手直接调整不方便，需要用指甲或者小改锥才能转动，后期还会改善的，作成旋钮式的滑动变阻器，方便调整。

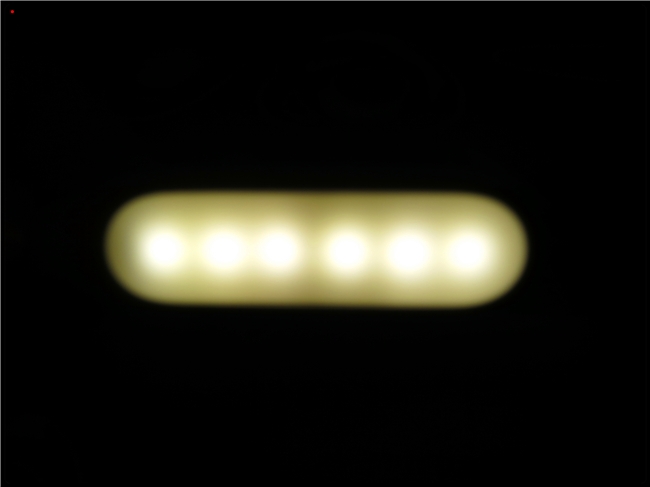

变暗后，能够明显的看到6个发光的LED。

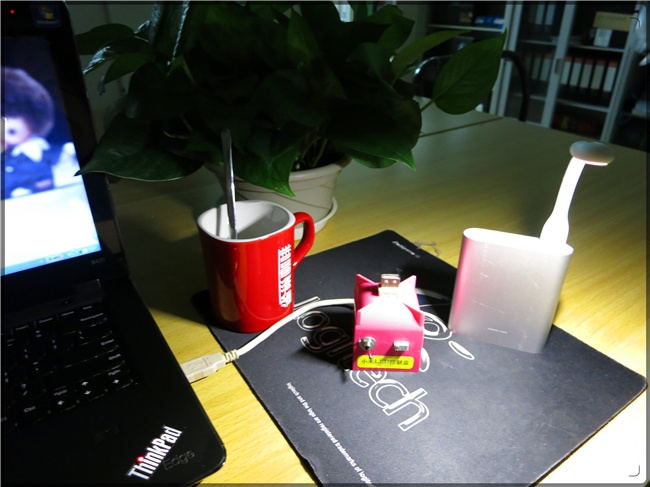

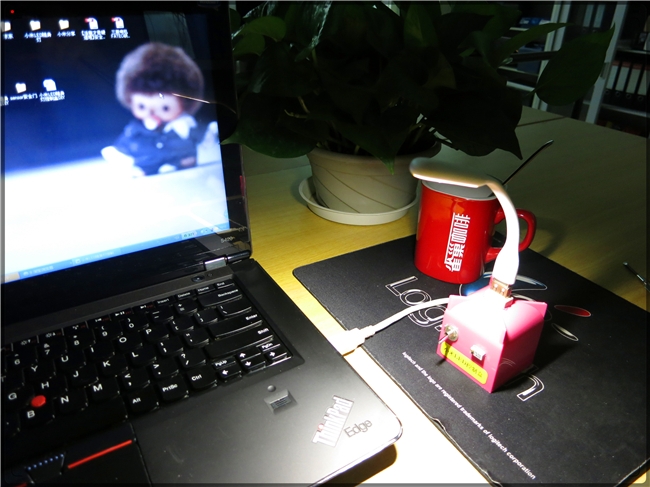

在和小米移动电源对比一下吧，这张是我们控制盒连接电脑，亮度稍暗的状态。

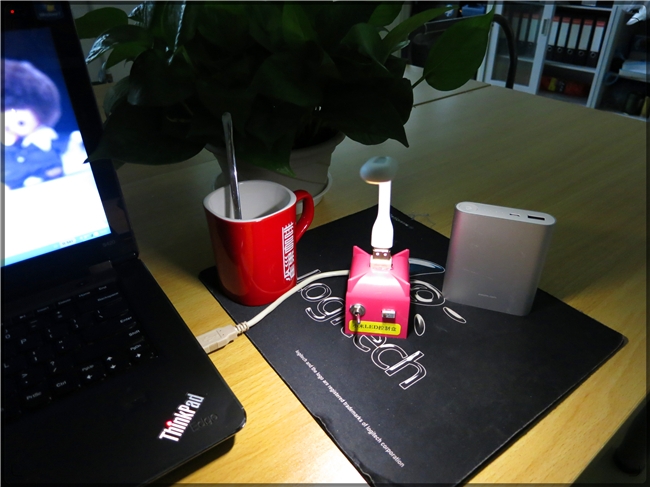

这张是连接小米移动电源的效果，相比较之下，小编制作的小米控制盒子还是有一定功效的，当然我们也可以通过控制盒子连接移动电源，那样就是双开关了，还能够进行亮度的控制。
总结：
中一个100Ω的电阻，变成最开始的一个100Ω的固定阻值电阻和100Ω的滑动变阻器并联，效果就明显了。看来我们还是要根据理论的计算值进行设计安装
啊。
小编对自己的DIY夸得有些多吧，哈哈，不过每次DIY的过程才是最主要的，无论成功与否，都能从中体验到很多乐趣。最后祝愿小米社区越来越好，我们永远相信，美好的事情即将发生。
