Android平台Qt开发入门教程

点滴 admin 10年前 (2014-11-13) 1839次浏览 已收录 扫描二维码

     很多人会问，Android平台可以不使用Java开发应用程序？？



我做Android平台native开发之前，也有这么想过，但是我又想，底层系统全是c/c++代码，用c/c++开发Android平台程序是可能
的，只是需要使用系统非公开的API(就是android源代码，而非NDK里面提供的头文件)，比如libui和skia。

      好了，由于我的工作是把C++中间件移植到Android平台，所以会对Qt for android这个项目比较了解，毕竟国内做这些的还比较少，所以需要参考android-lighthouse如何解决的文字显示，图形，键盘，触摸屏事件等等。

      言归正传，我们开始今天的教程: 在Android平台开发Qt应用程序。

      前提:

  • 你的系统必须是linux，或者MAC OS X。在windows平台使用cygwin开发会遇到问题。
  • 你首先需要下载android-ndk-r5或以上版本，android-sdk-r8或以上版本。
  • 然后下载好android-lighthouse,
    这个就是android平台的Qt版本，国外个人移植的，nokia官方是不会发布这样的版本的。git软件库地
    址：git://gitorious.org/~taipan/qt/android-lighthouse.git
  • 当然你还可以下载整合了android平台的qtcreator,
    软件库地址：git://gitorious.org/~taipan/qt-creator/android-qt-creator.git  这样你
    可以直接在qtcreator里面开发测试android应用程序，这里有个视频介绍qtcreator开发android应用程序(被墙了，可以用
    VPN或proxy访问): http://www.youtube.com/watch?v=VU_zPnQrM6E


      下载，编译android-lighthouse:

  • 打开终端,输入”git clone
    git://gitorious.org/~taipan/qt/android-lighthouse.git”，便开始下载android-

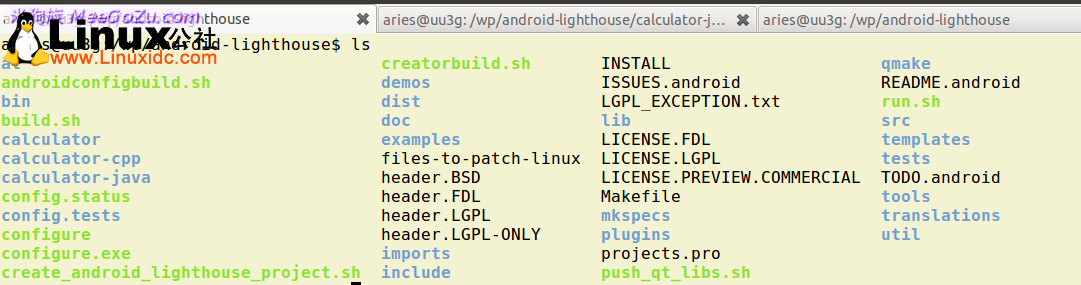

    lighthouse的源码。下载好后，android-lighthouse目录结构如下图：

  • 下载android-qtcreator, 在终端中输入”git clone
    git://gitorious.org/~taipan/qt-creator/android-qt-creator.git”，开始下载；如果你不
    想使用图形界面开发Qt应用程序，你可以不用下载，下面是我通过打包下载的qtcreator 2.1 for
    android的文件目录结构，压缩包总共21M.

aries@uu3g:/wp/qt-creator-android-qt-creator$ ls
dist  HACKING             LICENSE.LGPL   qtcreator.pro  scripts  src
doc   LGPL_EXCEPTION.TXT  qtcreator.pri  README         share    tests

  • 然后我们修改以下环境变量，开始编译android-lighthouse:


       1. androidconfigbuild.sh文件, 把ANDROID_NDK_ROOT,
ANDROID_NDK_HOST,
ANDROID_NDK_TOOLCHAIN_PREFIX等等这5个变量安装你下载的android-ndk进行修改，比如下面是我自己电脑上面设置的
变量：

export ANDROID_NDK_ROOT=/opt/android-ndk-r5
export ANDROID_NDK_HOST=linux-x86
export ANDROID_NDK_TOOLCHAIN_PREFIX=arm-linux-androideabi
export ANDROID_NDK_TOOLCHAIN_VERSION=4.4.3
export ANDROID_NDK_PLATFORM=android-8

        2. mkspecs/android-g++/qmake.conf文件，把NDK_ROOT,
NDK_HOST,NDK_TOOLCHAIN_PREFIX, ANDROID_PLATFORM,
NDK_TOOLCHAIN_VERSION按照你下载的android-ndk进行修改，比如我使用的是x86平台的android-ndk-r5(非

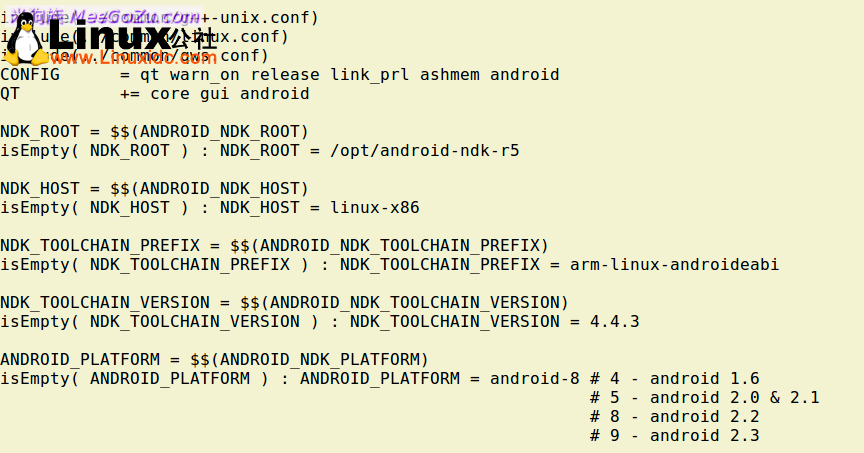

64位系统),我修改后的mkspecs/android-g++/qmake.conf文件如下图所示：

  • 做好以上2个文件的修改后，我们就开始编译android-lighthouse，注意androidconfigbuild.sh最后有一个
    make的指令，你可以去掉他，自己手动输入，或者现在修改，注意最好充分利用你的多核CPU，我2核的CPU，我就make
    -j2了，如果你是4核的，你最好make
    -j4，这样我想如果3GHz的CPU，最多1个小时就可以编译好android-lighthouse.修改好后，运行

./androidconfigbuild.sh


       然后就等待结果，如果你设置的是手动输入make,你需要在config完成之后输入make自行编译。
       编译结束后，输入

sudo mkdir /data/local/qt
sudo make install


       android-lighthouse默认会安装到/data/local/qt目录下。

      安装qt动态库:

  • 手机：首先确保你的手机有足够大的空间安装这些动态库（全部安装需要200M的空间），其中QtXml有50M，
    QtGui有90M，QtCore有20多M。这些都是带调试信息的动态库。(2011年1月20日注：其实不需要这么大的空间，strip过后的
    library只需要10多M就可以了，我原来拷贝的所有library是没有strip过的)

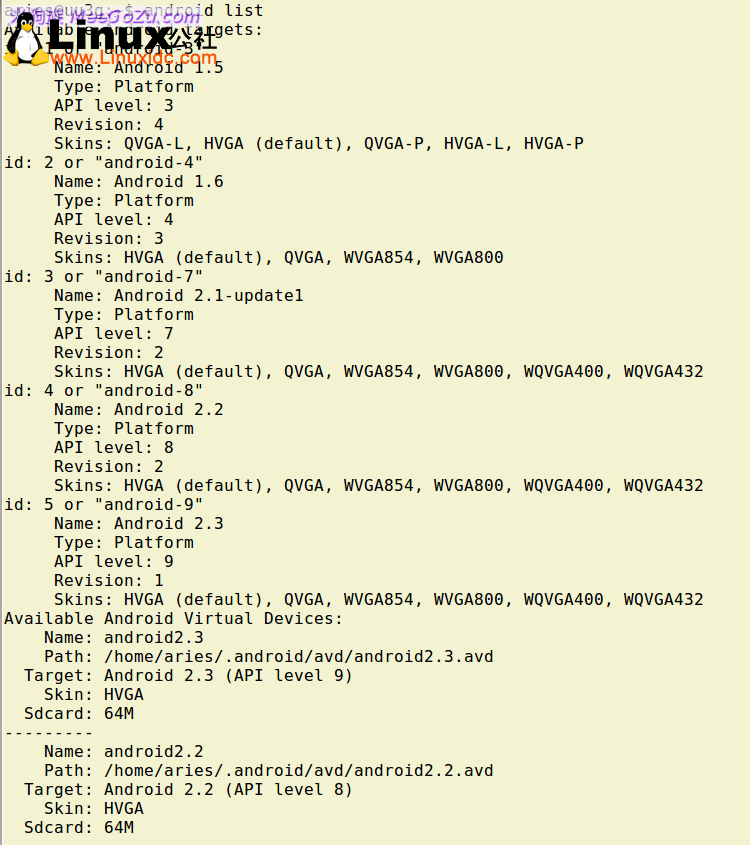

  • 模拟器：模拟器默认启动会把分区大小设置为64M，这里是不够用的，我们需要手动设置分区大小，我这里设置为256M。首先用android list列出你的AVD列表，如下图



      然后使用emulator -avd <avd_name> -partition-size
<size_in_megabyte>指定分区大小并启动模拟器，如下所示，我启动的是android2.2,
分区大小为256M的AVD:

aries@uu3g:~$ emulator -avd android2.2 -partition-size 256

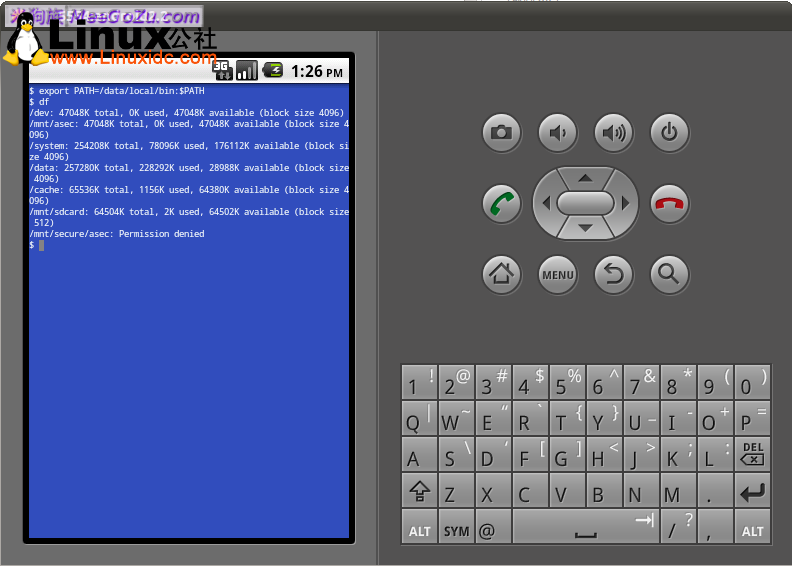

      在模拟器里面查看分区大小：

  • 这里我们使用模拟器来做例子，使用adb -e
    push把所有Qt库push到模拟器中，你也可以使用android-lighthouse自带的脚本来完成这个任务，push_qt_libs.sh
    脚本内容如下(注意修改你的push_qt_libs.sh里面的strip工具路径)：

#!/bin/sh

adb shell rm -r /data/local/qt || exit 0
rm -fr al
mkdir al
cp -a lib/*.so* al/

/opt/android-ndk-r5/toolchains/arm-linux-androideabi-4.4.3/prebuilt/linux-x86/bin/arm-linux-androideabi-strip
–strip-unneeded al/*

adb push al /data/local/qt/lib
adb push imports /data/local/qt/imports
adb push plugins /data/local/qt/plugins

     运行Qt应用程序：

  • 以上步凑结束后，我们还需要修改一些shell脚本才可以正常的工作，android-lighthouse main
    trunk里面的shell脚本有一些bug,这里我们就动手开始改他,
    在android-lighthouse根目录下面找到create_android_lighthouse_project.sh，打开，根据你
    android-ndk的版本路径, 修改以下内容:

……
#修改以下2行，指向你的android-sdk和android-lighthouse源码路径
SDK_ROOT=/home/buus/dev/android-sdk-linux_x86
LIGHTHOUSE_ROOT=/home/buus/dev/android-lighthouse
……
#我的android-sdk里面，adb在platform-tools目录下面，所以修改为$SDK_ROOT/platform-tools/adb
$SDK_ROOT/tools/adb install -r bin/$PROJECT_NAME-debug.apk
……
#同上
$SDK_ROOT/tools/adb shell am start -n org.$PROJECT_NAME.qt/.QtMain
……
#同上
$SDK_ROOT/tools/adb install -r bin/$PROJECT_NAME-debug.apk


       这些路径设置好后，我们再修改一些可能存在的bug, 把此脚本中的如下代码

cp $LIGHTHOUSE_ROOT/examples/android/QtAnimatedtiles/AndroidManifest.xml $J_PRO/AndroidManifest.xml
cp -r $LIGHTHOUSE_ROOT/src/android/java/src/com $PROJECT_NAME-java/src
sed -i “s/animatedtiles/$PROJECT_NAME/g” $J_PRO/AndroidManifest.xml
cp $Q_PRO/lib$PROJECT_NAME.so* $J_PRO/libs/armeabi     #我们编译cpp代码时是生成可执行文件，不是生成动态库


       替换为

cp $LIGHTHOUSE_ROOT/src/android/java/AndroidManifest.xml $J_PRO/AndroidManifest.xml
cp -r $LIGHTHOUSE_ROOT/src/android/java/src/* $PROJECT_NAME-java/src
cp -r $LIGHTHOUSE_ROOT/src/android/java/res/* $PROJECT_NAME-java/res
sed -i “s/animatedtiles/$PROJECT_NAME/g” $J_PRO/src/org/$PROJECT_NAME/qt/QtMain.java
sed -i “s/calculator/$PROJECT_NAME/g” $J_PRO/src/com/nokia/qt/android/QtActivity.java
sed -i “s/example.name/$PROJECT_NAME.qt/g” $J_PRO/AndroidManifest.xml
sed -i “s/Application name/$PROJECT_NAME/g” $J_PRO/res/values/strings.xml
cp $Q_PRO/$PROJECT_NAME $J_PRO/libs/armeabi/lib$PROJECT_NAME.so #我们编译cpp代码时是生成可执行文件，不是生成动态库，但这里必须以动态库的形式加载

        注意其中的几个”sed”, 你所需要替代的源对象可能和这里的不一样，请根据你的情况做适当修改。
        修改这些主要是由于example里面的代码没有及时更新，并且我们还需要res里面的libs.xml文件,然后保存，这里有一份我修改好的，针对2011年1月份的trunk做的修改。
[attach]694[/attach]

  • 以上步凑结束后，我们开始拷贝一个例子程序来开始我们的Qt for
    android之旅。拷贝examples/widgets/calculator整个目录到android-lighthouse根目录下面，然后使
    用”create_android_lighthouse_project.sh”创建此c++代码对应的java代码,我们在终端里面运行


./create_android_lighthouse_project.sh -n calculator

  • 命令结束后，会在当前目录产生calculator-cpp和calculator-java 2个目录，以及build.sh,
    creatorbuild.sh,
    run.sh等工具脚本。这里需要注意，calculator-cpp目录下面的源代码是stub程序，就是什么事情都不做作的代码，我们需要把这个目录
    下面的所有文件都删除掉，然后把calculator目录下面的所有文件??贝到calculator-cpp目录下，然后再运行（在这里你的模拟器必须
    启动，或者手机已经正确连接上电脑了）:


./build.sh

        我执行以上几个步凑后的终端：


aries@uu3g:/wp/android-lighthouse$ rm calculator-cpp/* -rf
aries@uu3g:/wp/android-lighthouse$ cp calculator/* calculator-cpp/
aries@uu3g:/wp/android-lighthouse$ ./build.sh
/opt/android-ndk-r5/toolchains/arm-linux-androideabi-4.4.3/prebuilt/linux-x86/bin/arm-linux-androideabi-g++
-c -Wno-psabi -march=armv5te -mtune=xscale -msoft-float -fpic -mthumb
-ffunction-sections -funwind-tables -fstack-protector -fno-short-enums
-DANDROID -D__ARM_ARCH_5__ -D__ARM_ARCH_5T__ -D__ARM_ARCH_5E__
-D__ARM_ARCH_5TE__ -DQT_NO_QWS_TRANSFORMED
-I/wp/android-lighthouse/src/3rdparty/android/precompiled/android-8/arch-arm/include
-Os -g -fomit-frame-pointer -fno-strict-aliasing -finline-limit=64
-Wall -W -D_REENTRANT -DQT_NO_CORESERVICES -DQT_NO_DEBUG -DQT_GUI_LIB
-DQT_NETWORK_LIB -DQT_CORE_LIB -DQT_SHARED -I../mkspecs/android-g++ -I.
-I../include/QtCore -I../include/QtNetwork -I../include/QtGui
-I../include -I.moc/release-shared
-I/opt/android-ndk-r5/platforms/android-8/arch-arm/usr/include
-I/opt/android-ndk-r5/sources/cxx-stl/gnu-libstdc++/include
-I/opt/android-ndk-r5/sources/cxx-stl/gnu-libstdc++/libs/armeabi/include
-o .obj/release-shared/button.o button.cpp
…….
-obfuscate:

-dex:
     [echo] Converting compiled files and external libraries into /wp/android-lighthouse/calculator-java/bin/classes.dex…

-package-resources:
     [echo] Packaging resources
     [aapt] Creating full resource package…

-package-debug-sign:
[apkbuilder] Creating calculator-debug-unaligned.apk and signing it with a debug key…

debug:
     [echo] Running zip align on final apk…
     [echo] Debug Package: /wp/android-lighthouse/calculator-java/bin/calculator-debug.apk

BUILD SUCCESSFUL
Total time: 8 seconds
652 KB/s (304878 bytes in 0.456s)
    pkg: /data/local/tmp/calculator-debug.apk
Success

  • 到这里，我们就成功编译并安装好了Qt版的calculator了，把logcat打开，我们试一试运行这个calculator，并看一看android log的输出，另起一个终端，里面输入


adb logcat

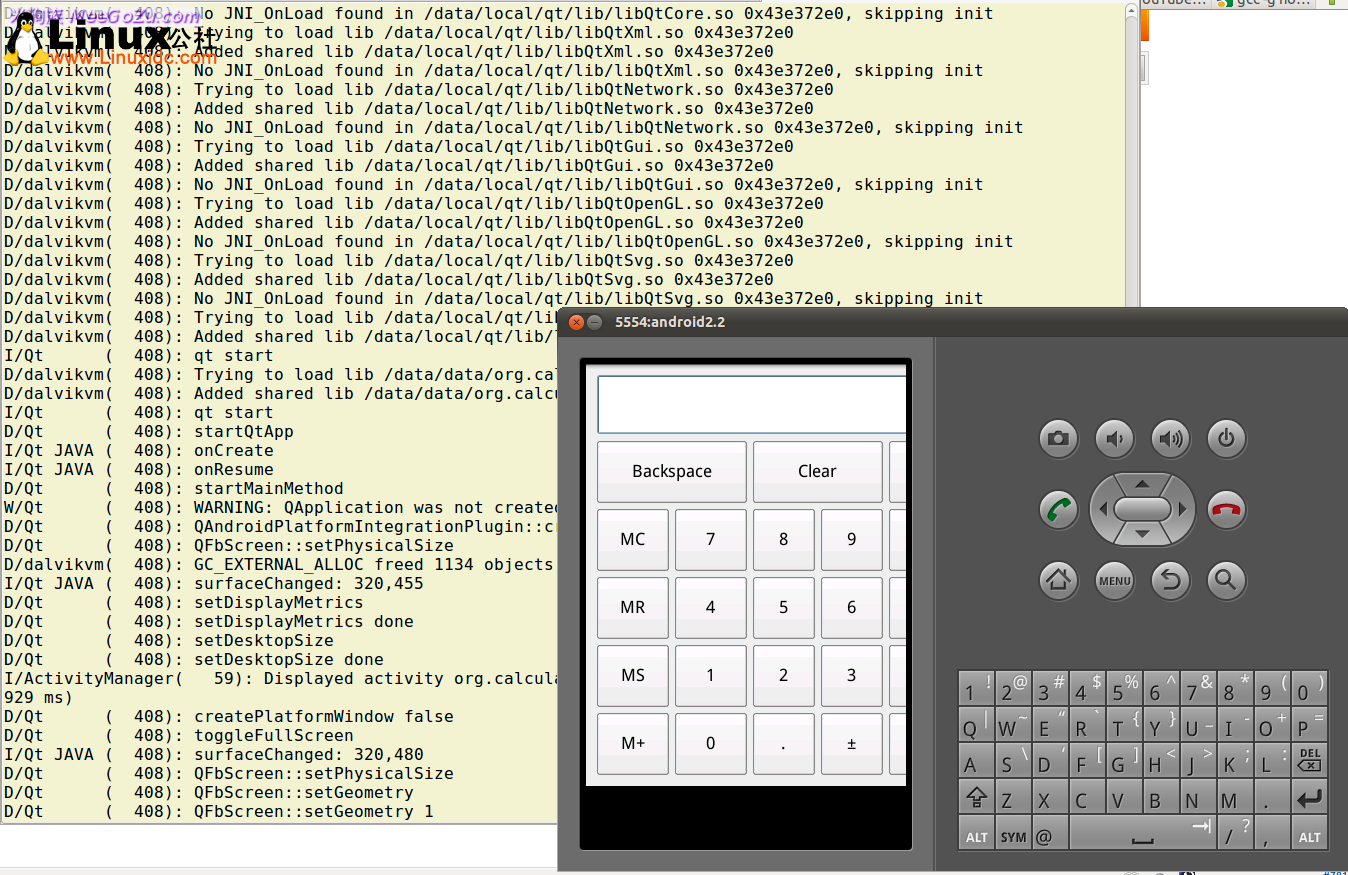

  • 由于run.sh有bug,所以我们就不用这个脚本来启动calculator，打开android模拟器或者手机的软件列表，找到名为calculator的应用程序，点击就可以运行了，如下图(左面终端里面是logcat输出的log信息)：


      用鼠标点击下这个计算器试试效果如何。
      以后我们便可以按照以上步凑创建自己的Qt应用程序了。
