PADS从原理图到PCB整体简易流程

点滴 admin 11年前 (2014-04-23) 4103次浏览 已收录 扫描二维码

10步完成PADS从原理图到PCB设计

图片有点大,可以点击观看。

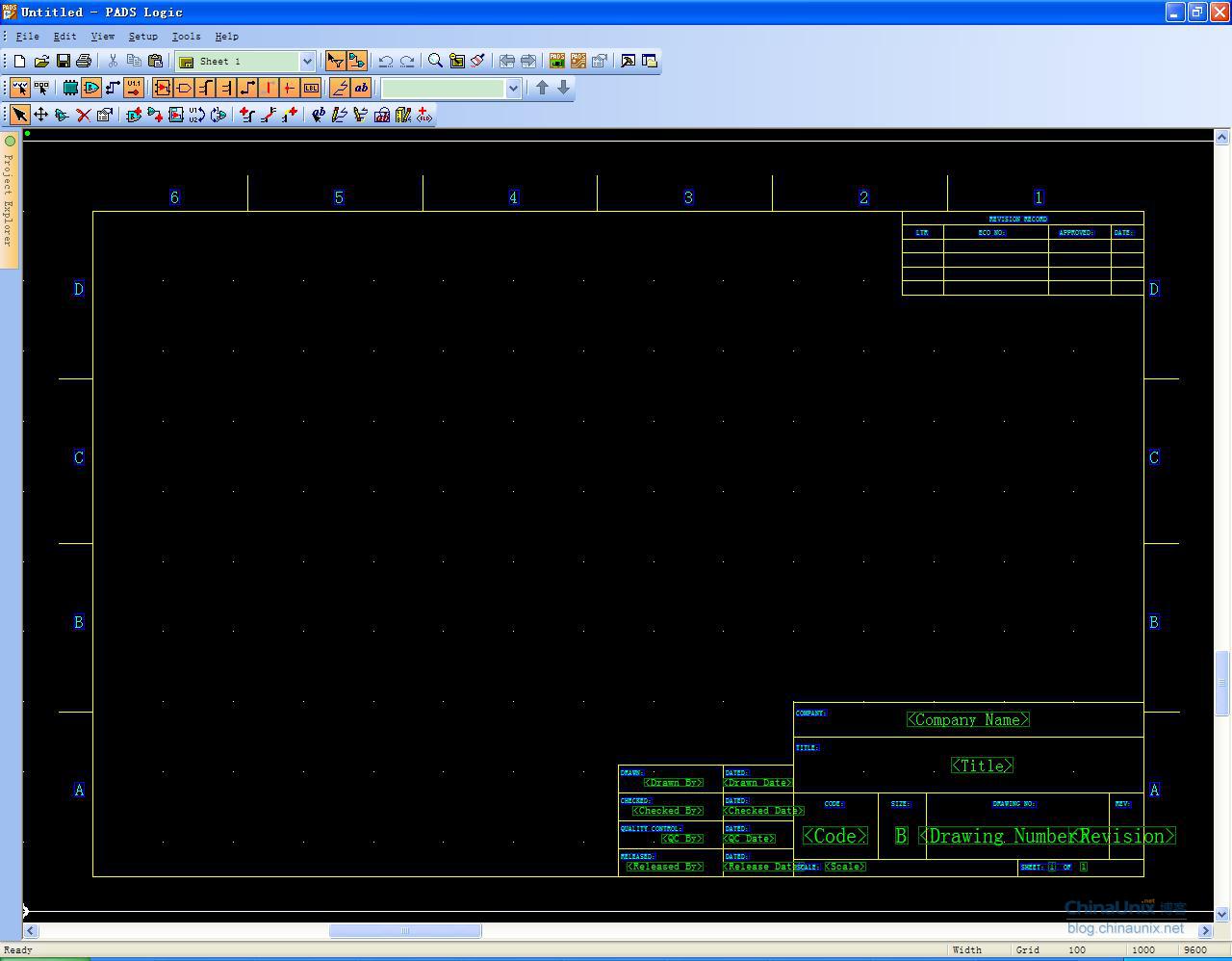

第一步:启动PADS LOGIC

PADS从原理图到PCB整体简易流程

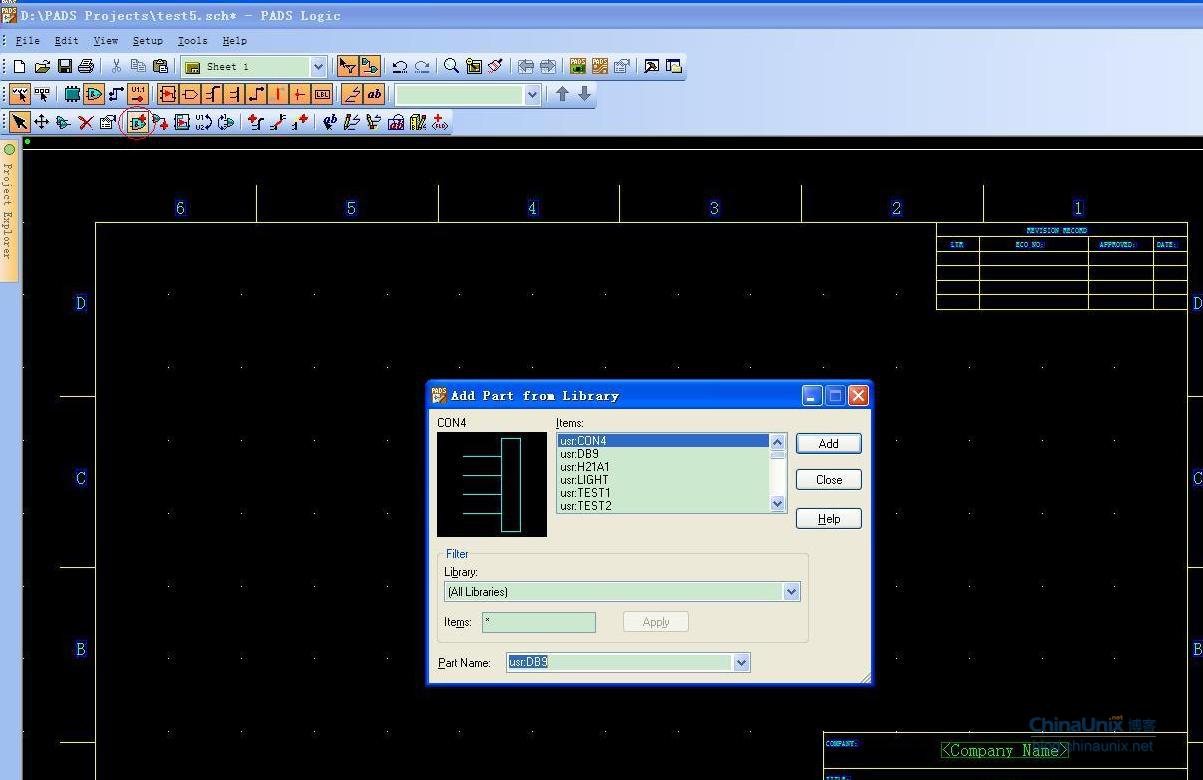

第二步:添加元器件

PADS从原理图到PCB整体简易流程

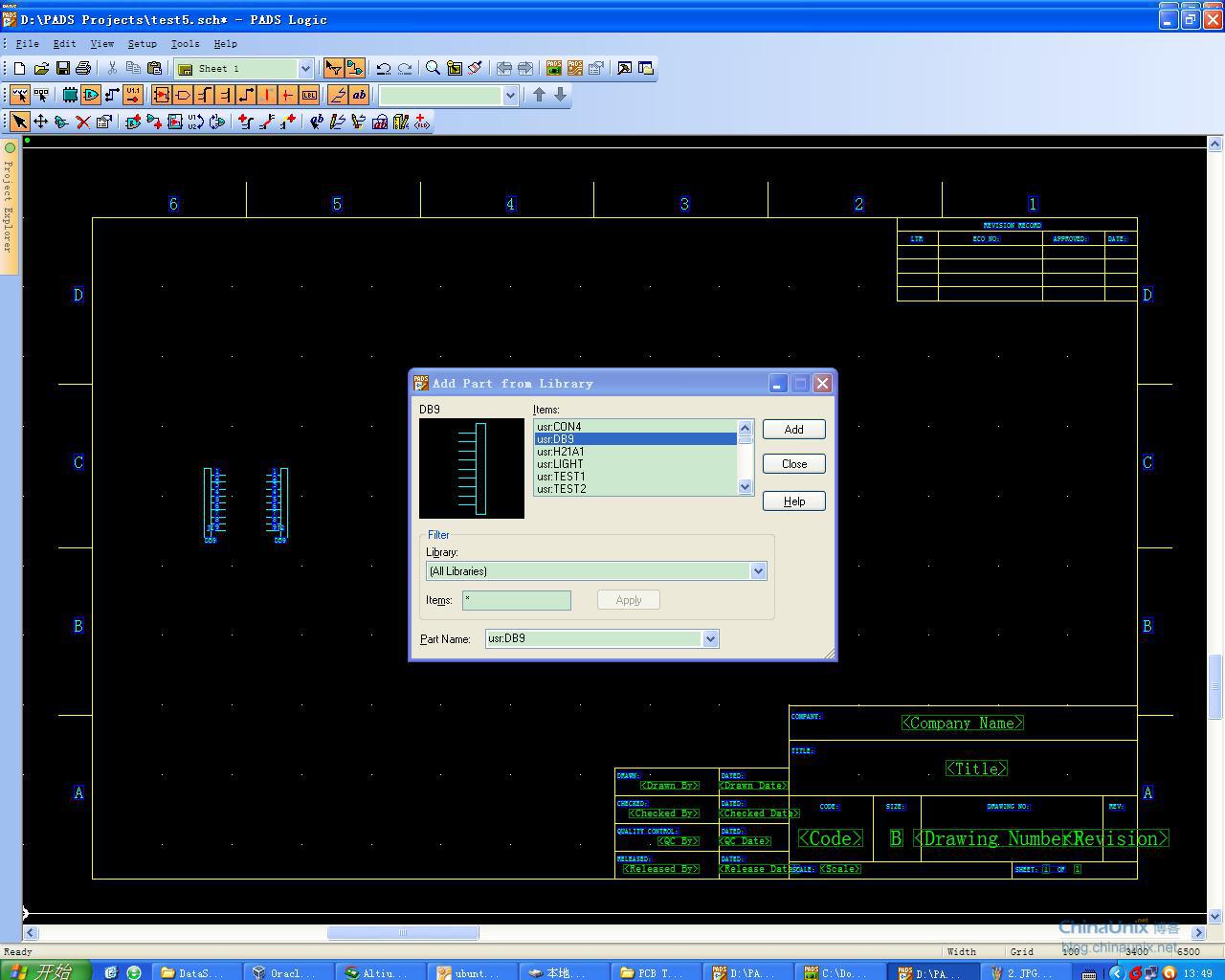

第三步:选择2个9脚接插头放置在原理图上

PADS从原理图到PCB整体简易流程

PADS从原理图到PCB整体简易流程

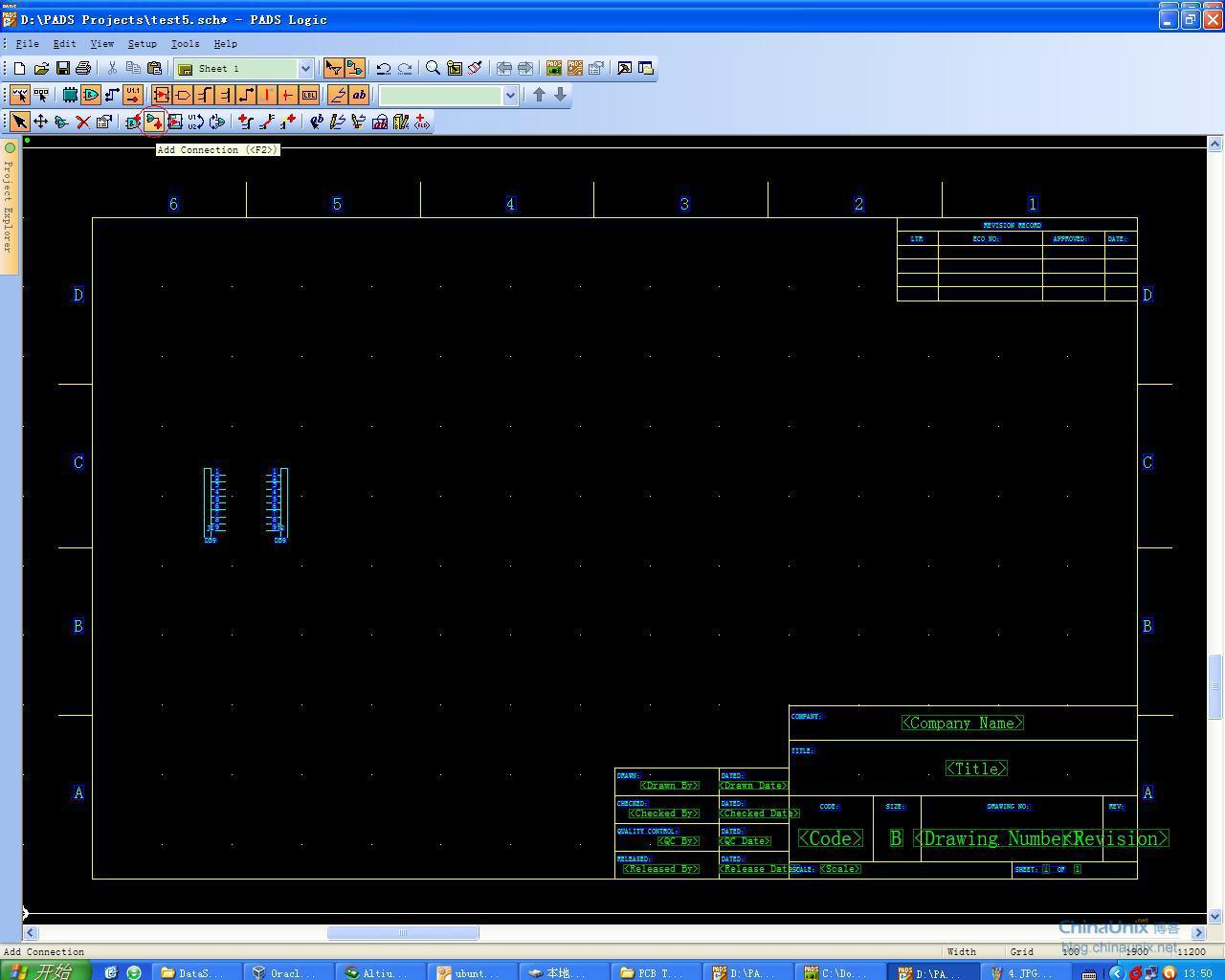

第四步:添加连线。

PADS从原理图到PCB整体简易流程

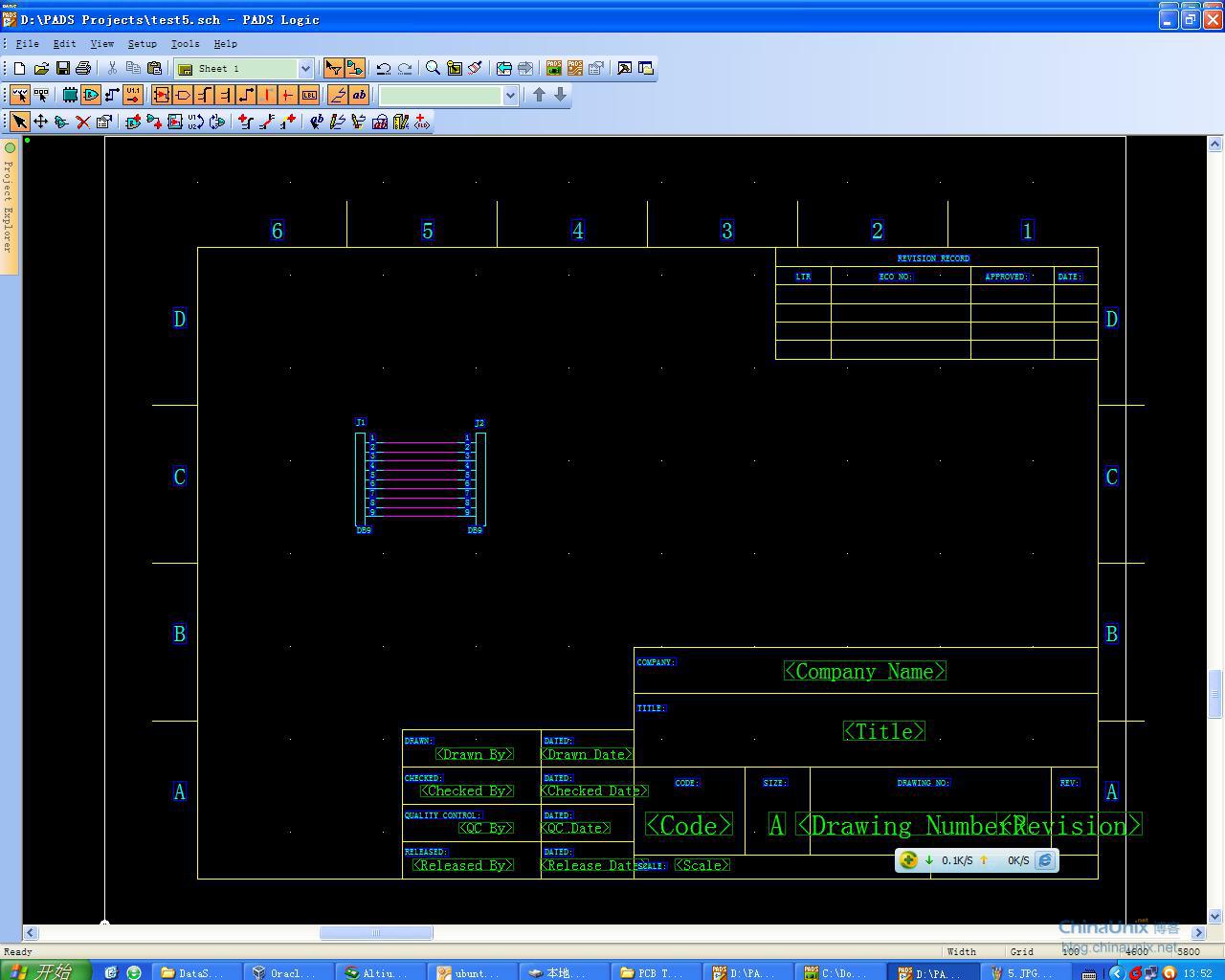

完成后如图

PADS从原理图到PCB整体简易流程

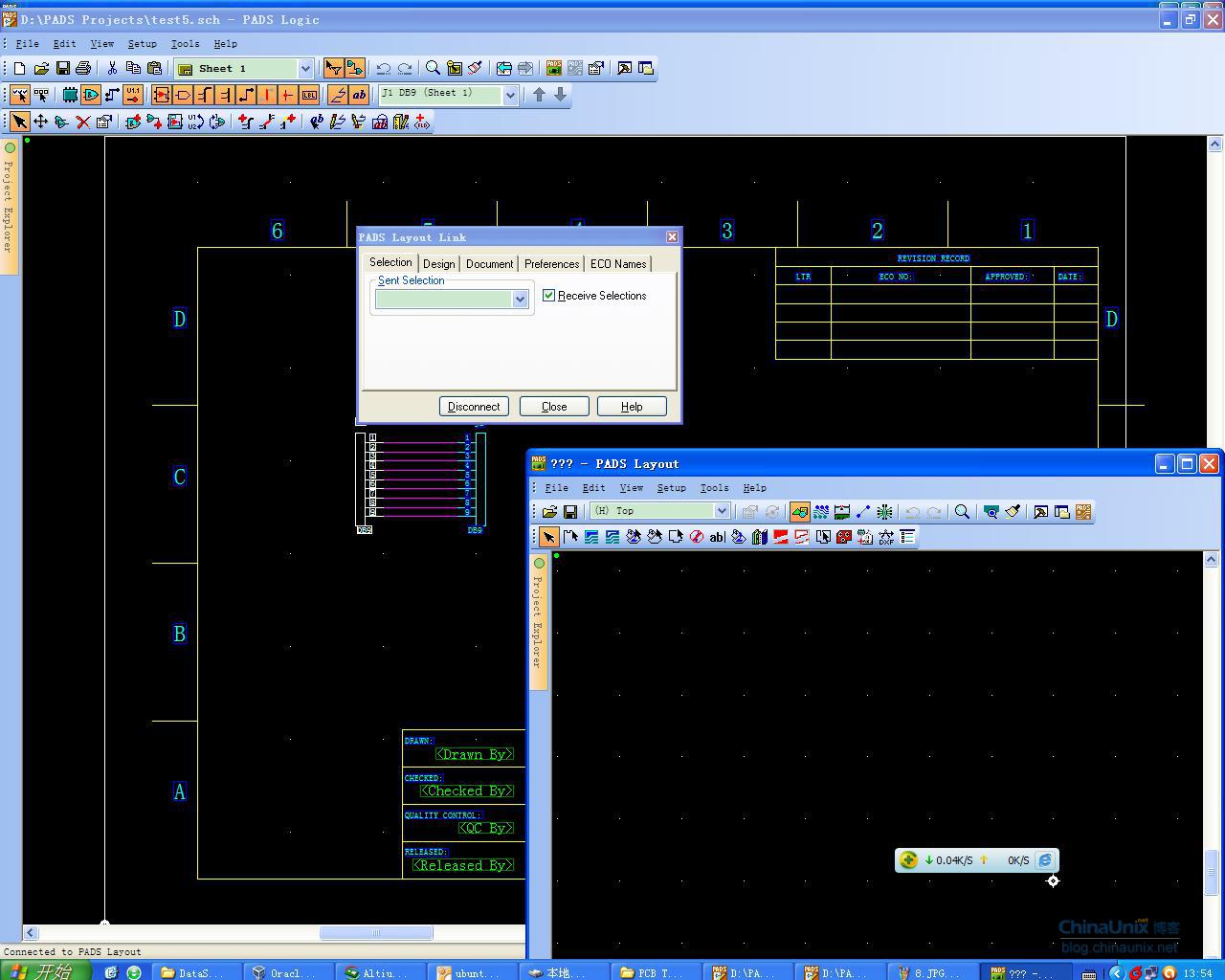

第五步:将原理图导入PCB文件

PADS从原理图到PCB整体简易流程

第六步:点击新建。

完成后界面如下

PADS从原理图到PCB整体简易流程

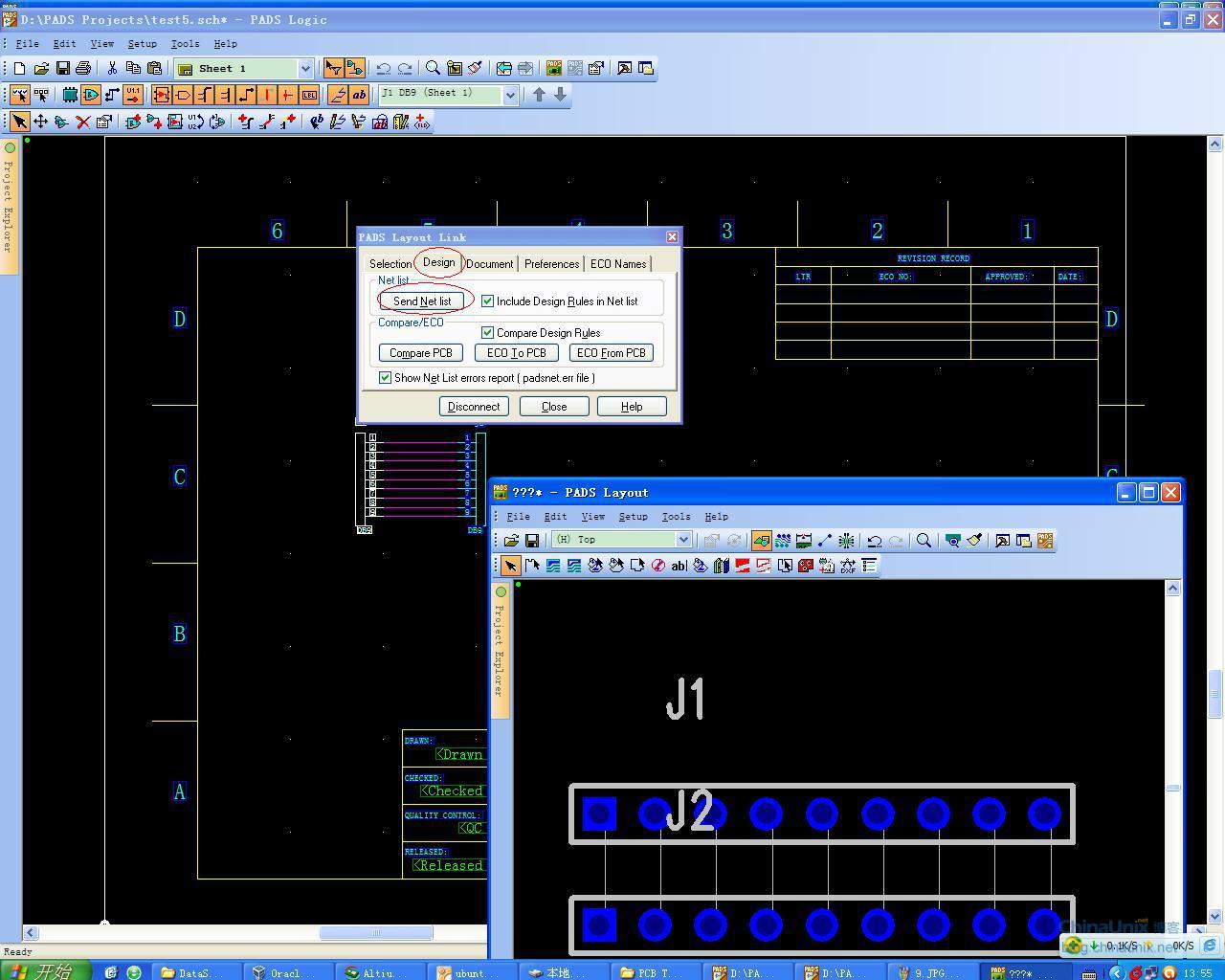

第七步:选择design,点击send net list。

PADS从原理图到PCB整体简易流程

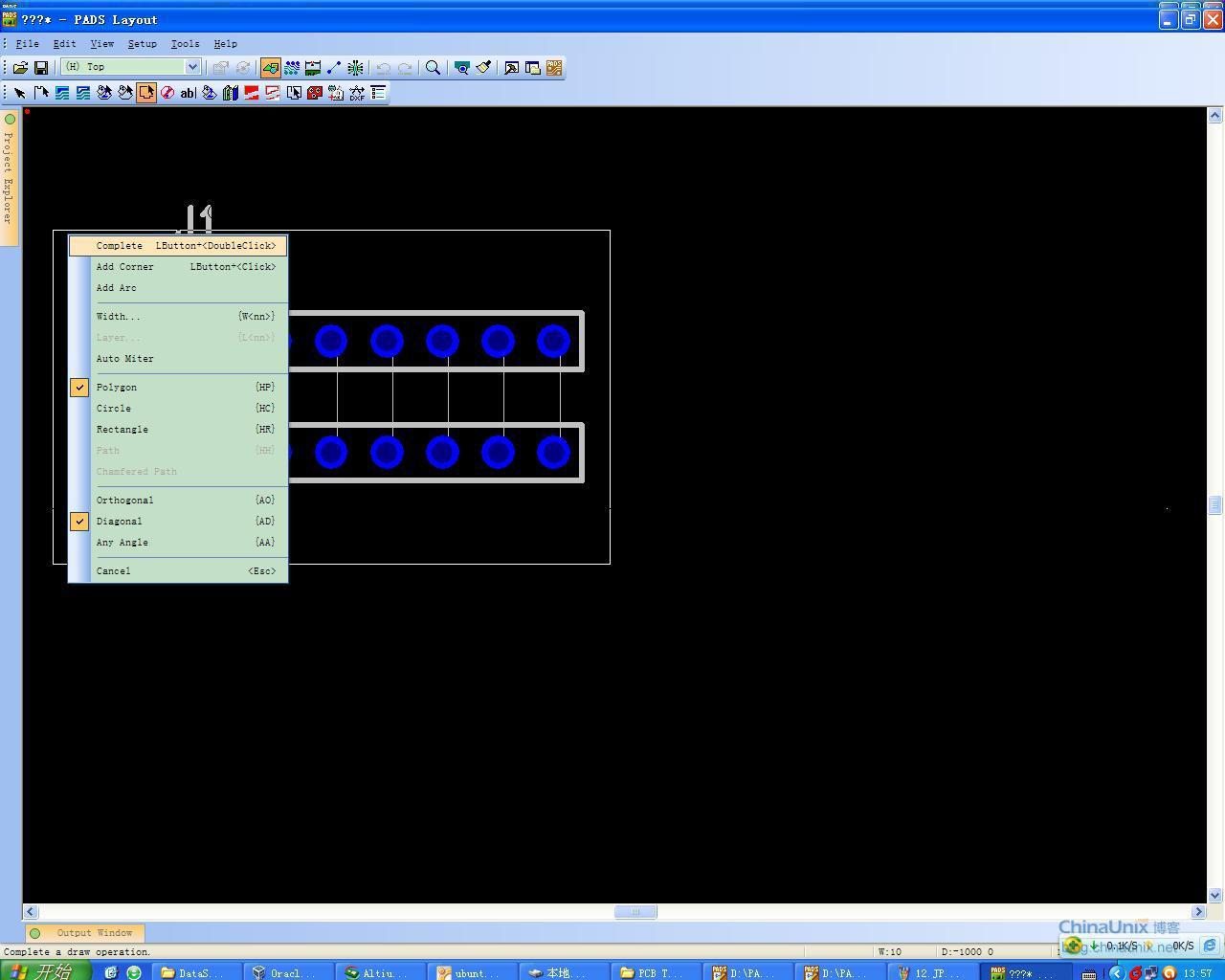

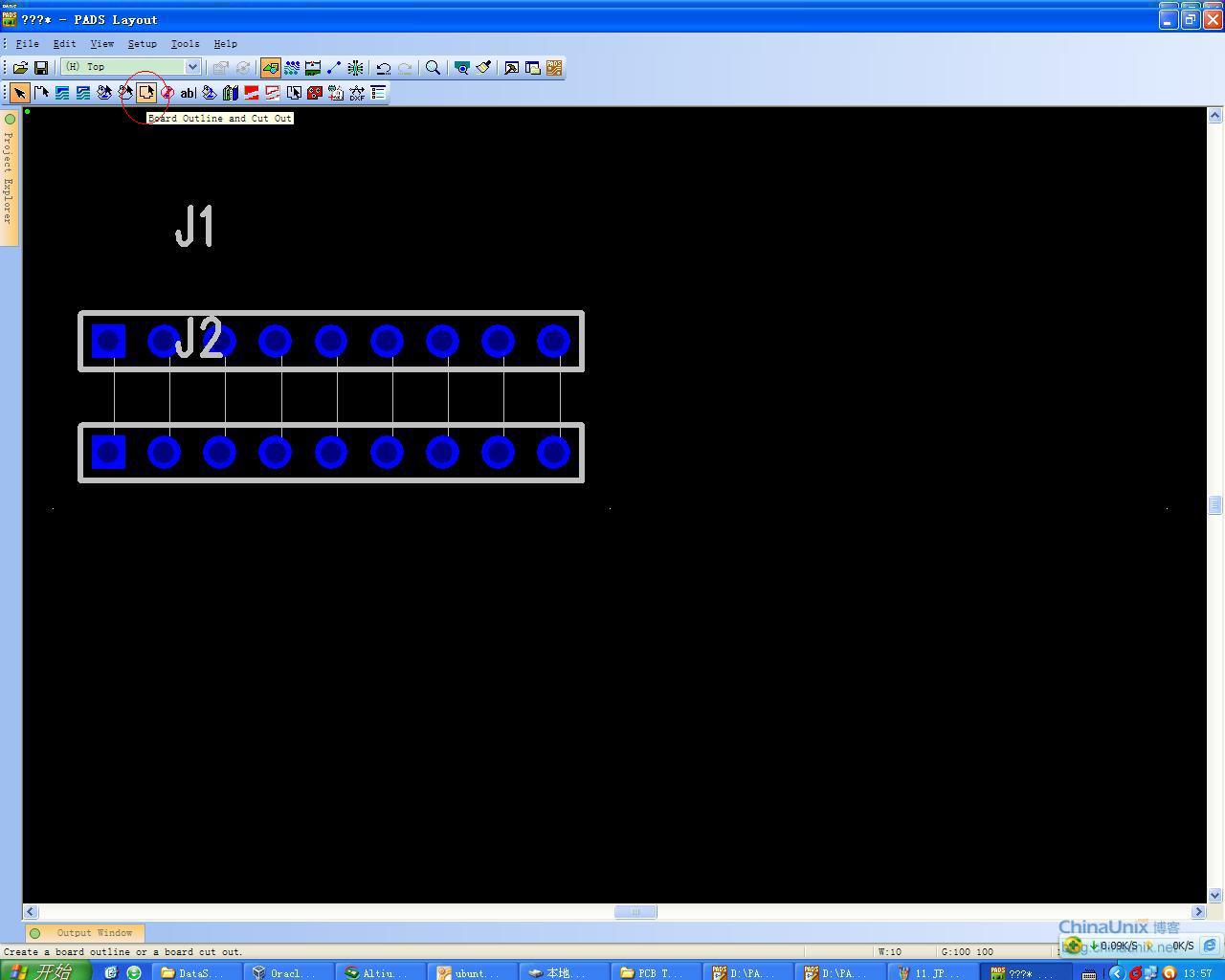

第八步:绘制PCB板外框。

PADS从原理图到PCB整体简易流程

PADS从原理图到PCB整体简易流程

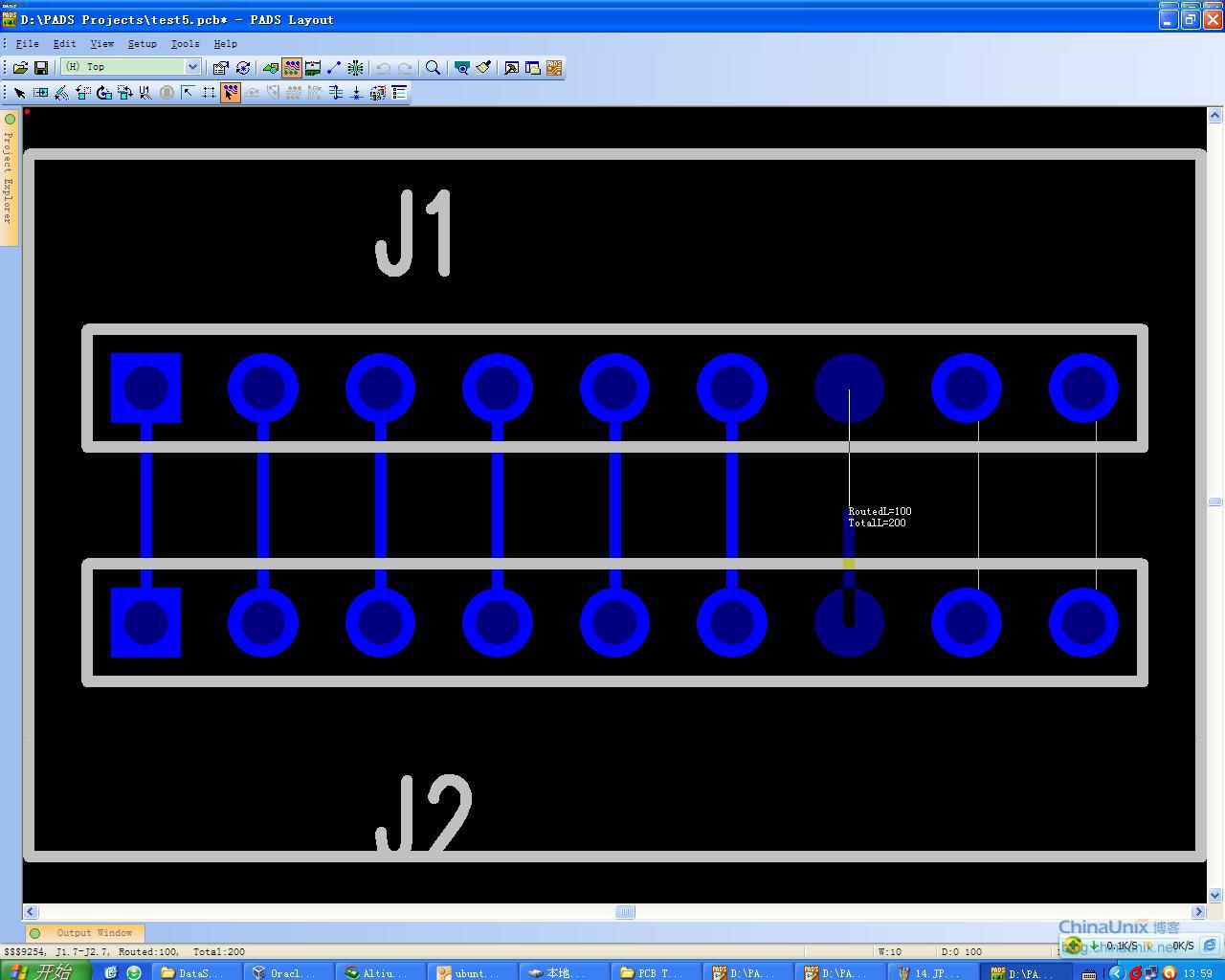

第九步:绘制PCB板走线。

PADS从原理图到PCB整体简易流程

PADS从原理图到PCB整体简易流程

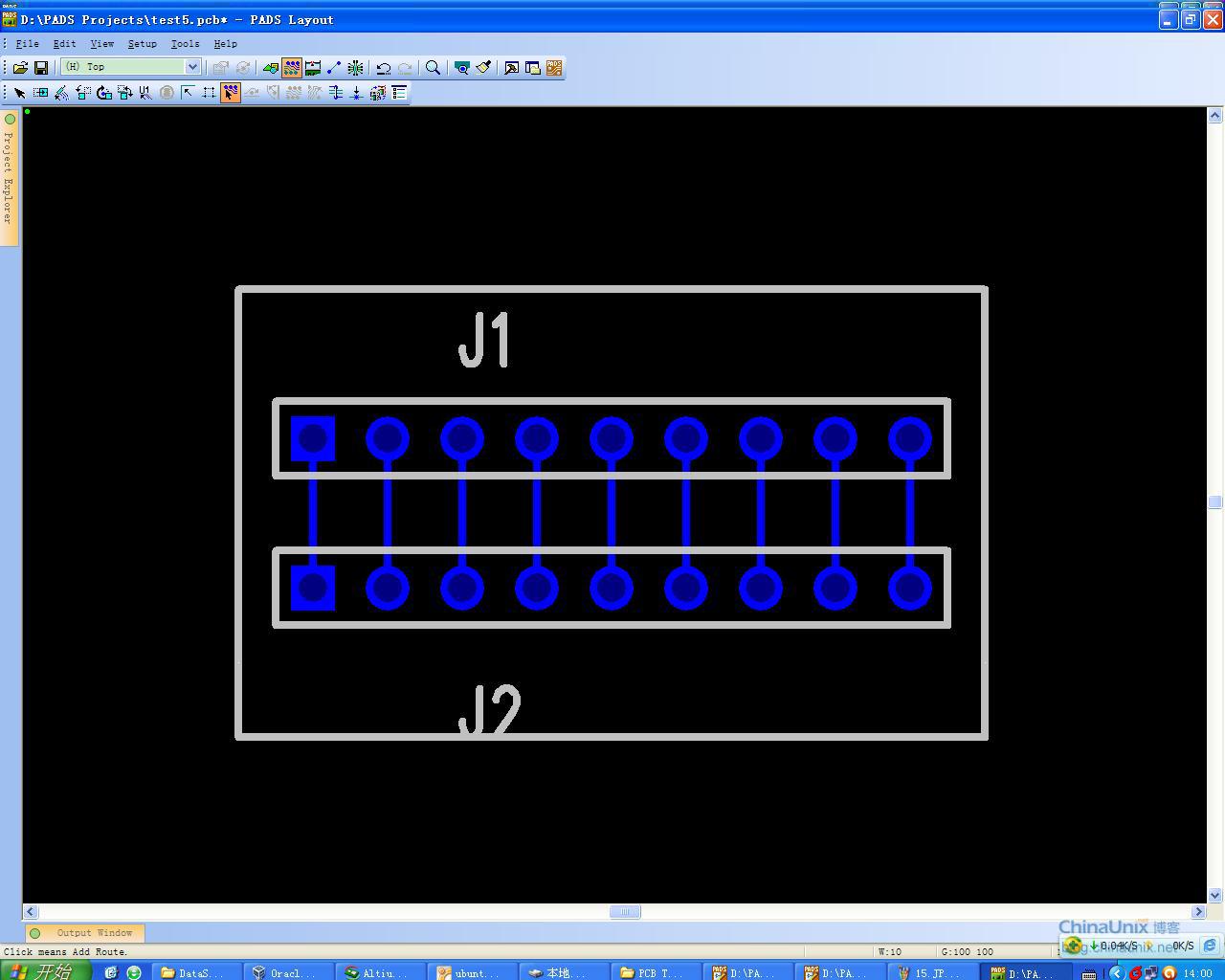

第十步:走线绘制完成。

PADS从原理图到PCB整体简易流程
