protel 中些敷铜拖出来后就删不掉了,选不中,也拖不动,该怎么办啊?

点滴 admin 11年前 (2014-04-16) 4115次浏览 已收录 扫描二维码

先选择铜箔所在的层 再 选中删除

你确定是在铺铜所在的那一层出现这样的问题的吗?如果不再同一层,很容易出现你说的问题的,所以要确认清楚

是的。找到问题了,Bottomlayer的一小块铜和Bottomsolder的一块铜是个整体。之前在bottomsolder选铜一直选不到也删不掉,现在在bottomlayer选住了那块小铜,bottomsolder对应的那部分铜同时也被选住了,可以删除了。谢谢。

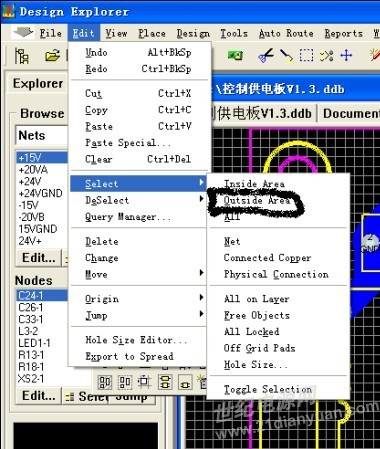

执行下面图示的命令之后,然后画框选择除了覆铜之外的所有物体就可以将覆铜选中了,然后再执行清除命令就可以删除掉了。


按如上方法可能也不行,可能还是选不中的。

可能的原因是,这片铜它其实不仅仅是你看到的那点,可能和别的铜是关联在一起的,但是离得较远。

楼主已经解决了问题。抄板软件惹得祸

同一覆铜分布在两个层,或者两块覆铜分离得很远,但其实他们还是同一块覆铜。这个用抄板软件抄板的时候,会碰到这个问题。

楼主用的是正版吗?我用的盗版也是有这样的问题.但也有可能是软件的一个BUCK.比如画PCB时,可以将导线的线宽设置为0,但生成报告的时候又出错.既然是这样,为什么不在用户设置为0的导线时就提示用户呢?对于楼主的问题用PROTEL99的低一级版本就可以解决了.

如果已经变成死铜了,就复制到另一个文件,死铜选不中自然就不会被复制到新的文件

选择整块PCB,选不中的覆铜用sp键选择,然后拖动,在弹出来的对话框中选择YES,这样就能选中了,在做这个操作之前rule中的安全距离不要打钩,要不等你点击YES之后铜箔之间就和原来不一样了,我也遇到过这样的问题,用这种办法就可以解决。

我怀疑是不是在填充的时候0.508那个设置为0了之后造成的,所以后续的填充我的这个参数都设置到0.1或者比填充的线宽稍小
