关于mw305rV1 300rV6 和 n14u MT7620的DIY与原理

点滴 admin 11年前 (2014-04-12) 7764次浏览 已收录 扫描二维码

慢慢完成关于mw305rV1 300rV6 和 n14u MT7620的帖子

慢慢完成

大家勿喷!
关于目前采用MT7620N方案的路由器越来越多了,
ASUS N14U,D-Link DIR-616+,D-Link DWR-116 rev A1,MW305R V1,MW313R V1,
300R V6,FIR300M A1,FIR302M,

FWR200 V1 ,BL-845R,BL-WR300N,磊科NW710 V1,中兴E5501 300M,Aigale 小度路由器 (DDR2内存),

极1S HiWiFi(双频),如意?云RY-1北极星光X8S(移动电源款),Buffalo WHR-300HP2,BuffaloWHR-600D (双频),JGX-306 ,etc…

见贴回复加分不会令你扣分,也不会令你怀孕,谢谢!

还是万恶的回复可见,请看楼下!

一楼:水星MW305R与MT7620N介绍

二楼:水星 MW305R的改造

三楼:水星 MW305R
Openwrt编辑器固件

四楼:MT7620 DD-wrt编辑器固件

五至七楼待定!

八楼:ASUS华硕RT-N14U
编辑器固件及最新升级

九楼:ASUS华硕RT-N14U 拆机图

[/hide]
一楼:介绍 MERCURY 水星 MW305R和MTK的MT7620N芯片

首先请允许我简单地介绍一下今天的明星机器MERCURY 水星网络 MW305R 300M无线路由器,

这是水星公司一个崭新的型号,其主打廉价、小巧、与同能强劲,当然还有穿墙能力了!

它以水星MW300r v6 主板为蓝本进行改造,所以它们的固件理论通用。(节约设计成本)

还有迅捷的Fw300r v6 和华硕RT-N14UD都可以通刷,至于buy肯定是有些存在的。

这机器得益与其来自MTK 公司的MT7620N处理器,这款处理器是MTK公司收购Ralink的全新力作,

作为主打低端市场,他一点都不低端,可以说是平民版的AR9341,其支持CPU时钟频率高达600MHz,

还内置USB 2.0接口,可用于连接3G/4G 调制解调器、无线网络硬盘、网络摄像机、

无线扬声器及其它家庭娱乐设备,如媒体播放器、游戏机、智能电视等。

此外,MT7620也适用于无线中继器产品等,它是全球第一款802.11ac同步双频家用Wi-Fi路由器解决方案,

这个可是第五代WIFI标准!(其重点一个词:便宜)mw305r某宝不到50元包邮。。。。。

现在越来越多公司在使用MTK的这款产品,期待有越来越好的系统出现…

关于mw305rV1 300rV6 和 n14u MT7620的DIY与原理

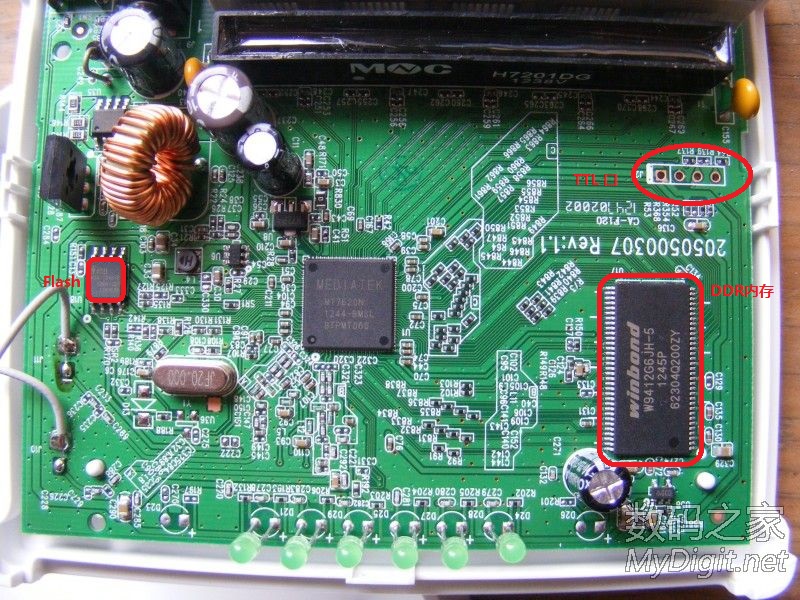

TTL口在板子右上角,从左到右依次为VCC,GND,TX/RX(顺序不确定,不能连,交换一下),波特率为57600

某些图片来至数码之家等!


MW305R V1 MT7620 刷华硕N14U 编程器固件 :

首先感谢论坛为mt7620n付出过的所有人员,其次感谢坛友为:为后天而努力,
要说明的是,他也是个某宝卖家,不过算是厚道的一位了,卖的不贵,还共享了固件出来。

关于mw305rV1 300rV6 和 n14u MT7620的DIY与原理关于mw305rV1 300rV6 和 n14u MT7620的DIY与原理
华硕编辑器固件:
http://yunpan.cn/Qn27vJ3494TMh
华硕官网最新升级固件:
(首先刷编辑器固件后在页面升级)

http://www.asus.com/tw/supportonly/RTN14U/#support_Download_29



http://www.right.com.cn/forum/forum.php?mod=viewthreadtid=127688
